Easy-Operation Manual Tilt-Adjustable Carbon Steel Ground Mount

Ang Easy-Operation Manual Tilt-Adjustable Carbon Steel Ground Mount na ginawa ng Xiamen Honor Energy system ay pangunahing ginawa mula sa carbon steel, na likas na nagtataglay ng mahusay na lakas at kapasidad na nagdadala ng load, na nagbibigay-daan dito na matatag na sumusuporta sa mga kagamitang naka-install dito, tulad ng mga photovoltaic module sa mga karaniwang sitwasyon ng aplikasyon.

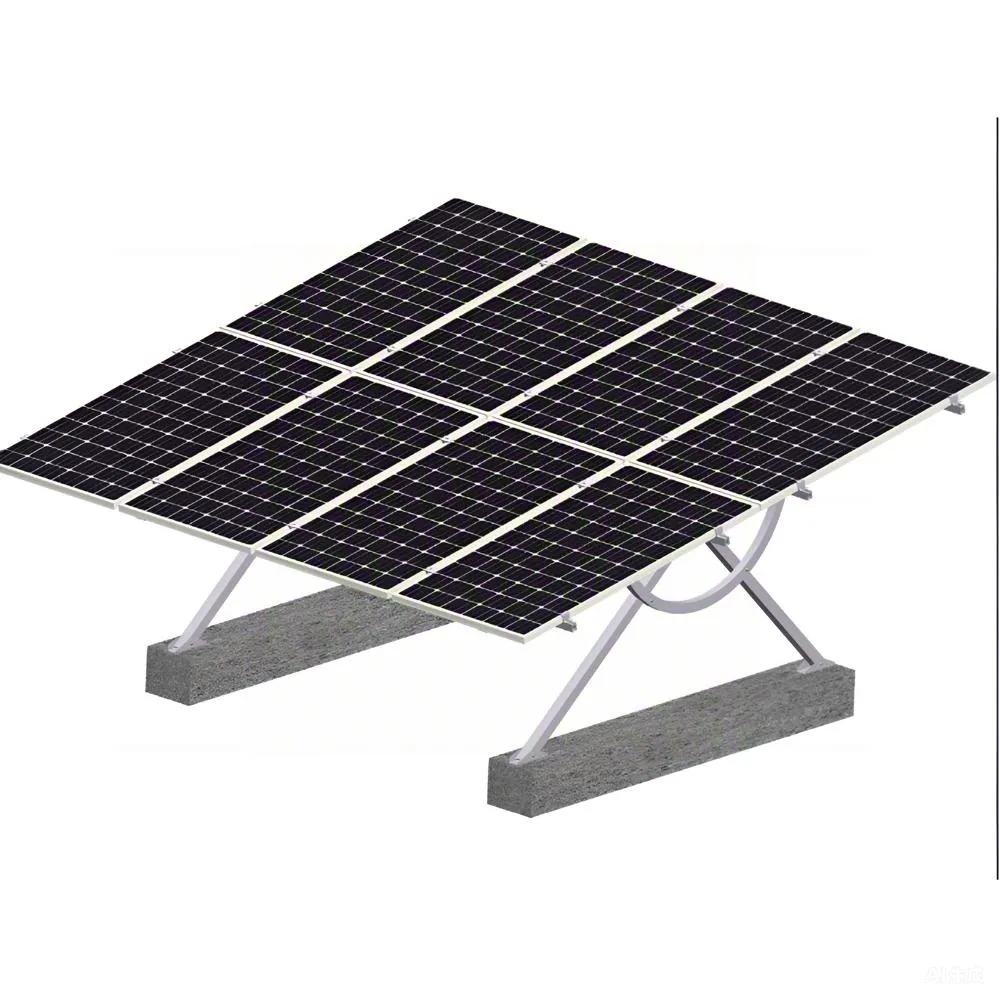

Ang tilt-adjustable carbon steel ground support ay isang ground support structure na pangunahing gawa sa carbon steel, na ang pangunahing tampok ay ang kakayahang flexible na ayusin ang anggulo ng pag-install.

Pagtutukoy

Angkop na Kapaligiran ng Application

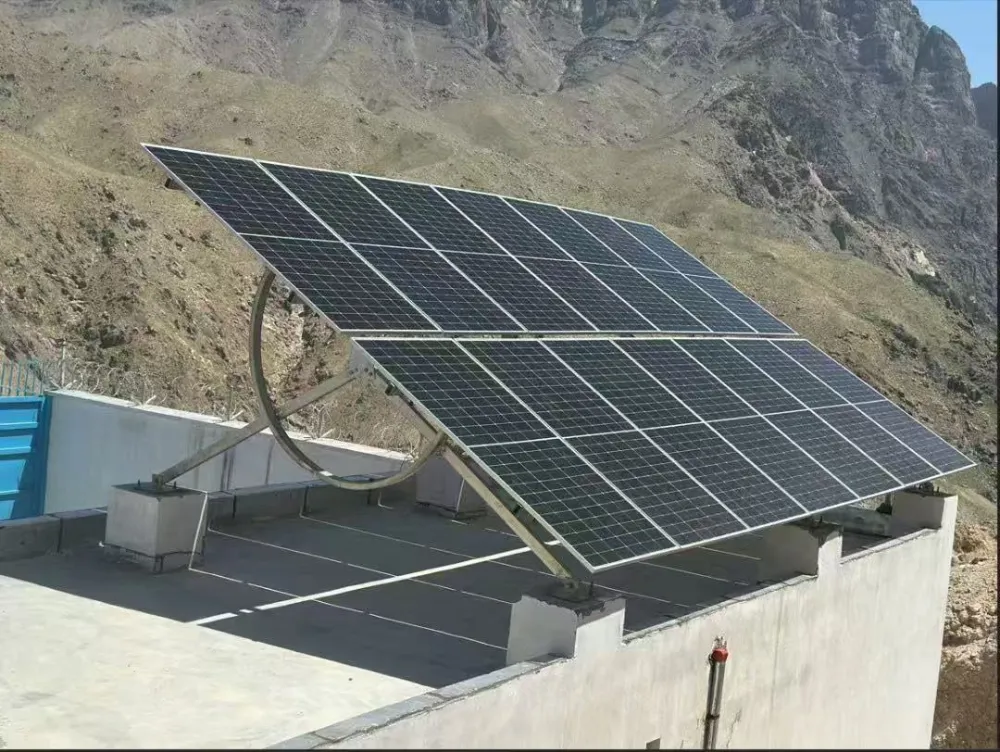

1. Mga konkretong patag na bubong para sa mga komersyal at pang-industriyang gusali

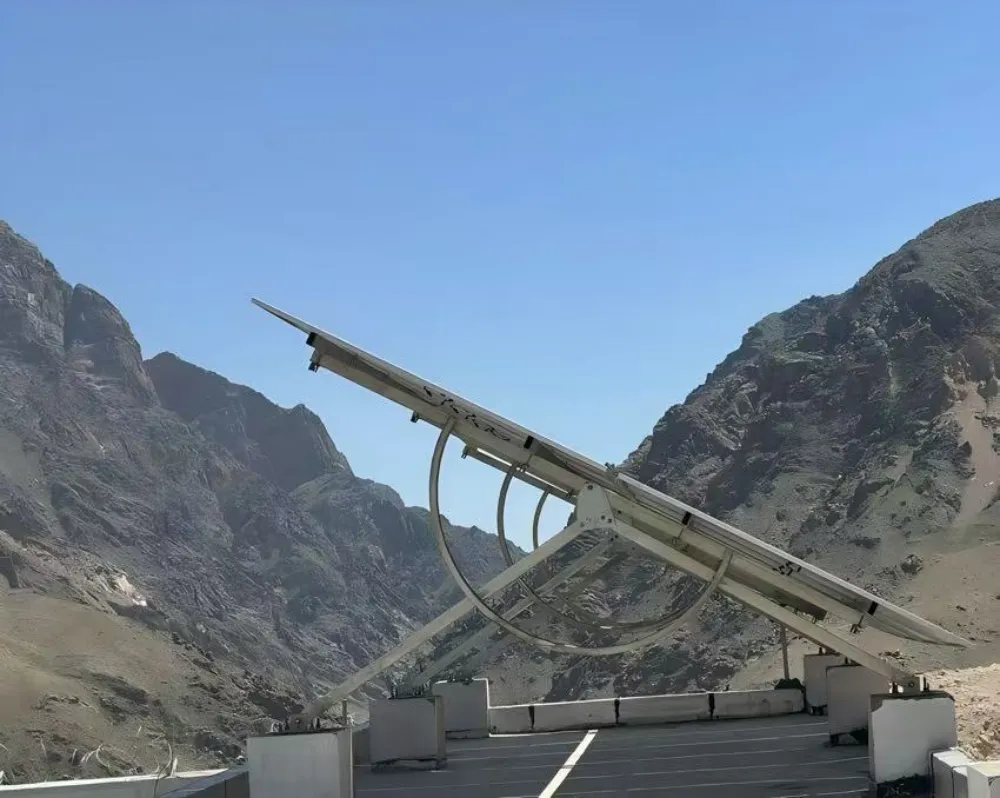

Ang pagbabarena sa bubong at pinsala sa waterproof layer ay hindi pinahihintulutan; hindi maaaring gamitin ang mga chemical anchor. Ang sistema ay umaasa sa mga konkretong counterweight para sa paghawak ng load, at ang anggulo ng pagtabingi ng module ay maaaring manu-manong i-adjust on-site sa pamamagitan ng mga clamp na hugis arko.

2. Nangangailangan ng on-site tilt fine-tuning ayon sa lokal na latitude

Angle-adjustable carbon steel ground mounts ay maaaring manu-manong ayusin nang paulit-ulit on-site.

Maaaring maluwag ang mga bolt sa ibang pagkakataon upang i-reset ang anggulo ng pagtabingi para sa mas magandang output ng power generation.

Tamang-tama para sa komersyal, pang-industriya, at distributed na mga proyekto ng PV.

Hindi angkop para sa GW-scale utility-grade ground power station, dahil sa mabigat na manual adjustment workload.

3. Mga lugar kung saan hindi masisira ang mga kasalukuyang istruktura

Mga bubong o sementadong lupa kung saan ipinagbabawal ng may-ari ang pagbabarena na makakasira sa mga patong na hindi tinatablan ng tubig o simento.

Ang kalamangan

Maaaring i-tweak ang anggulo ng carbon steel ground mount na nababagay sa anggulo upang tumugma sa kung paano pumapasok ang ilaw. Ito ay carbon steel na may zinc layer, kaya ito ay nakahawak nang maayos, hindi kinakalawang, at mahusay na gumagana sa labas. Dagdag pa, ang pag-set up nito ay madali—ito ay nakakatipid sa iyo ng oras at paggawa.

Na maaari kaming magdisenyo ng customized na adjustable tilt support ayon sa laki ng site, dami ng solar panel, at lokal na kondisyon ng klima na ibinibigay ng mga kliyente, at suriin ang kahusayan sa paggamit ng solar energy para sa mga customer.

Isinasaalang-alang din ng aming disenyo ang puwersa na kailangan para sa manu-manong pagsasaayos, na tinitiyak na madaling maiayos ng mga user ang pagtabingi nang walang labis na pagsisikap.

Ang pag-install

1. Una, markahan kung saan kailangang pumunta ang mga bracket upang malaman ang eksaktong mga lugar nito.

2. I-fasten ang base pababa, gamit ang expansion bolts upang i-lock ito sa lupa.

3. Pagsamahin ang pangunahing bracket—ikonekta ang mga patayong poste at cross braces.

4. Sampalin ang angle adjuster at itakda ito sa anumang ikiling kailangan mo. 5. I-crank ang lahat ng mga piraso pababa nang husto at tiyaking walang umaalog.

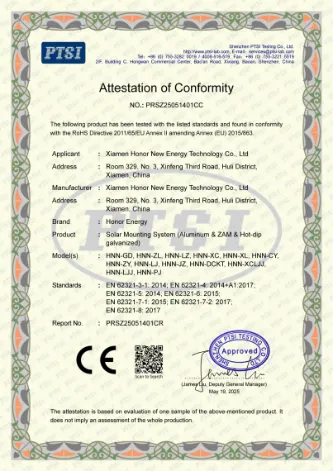

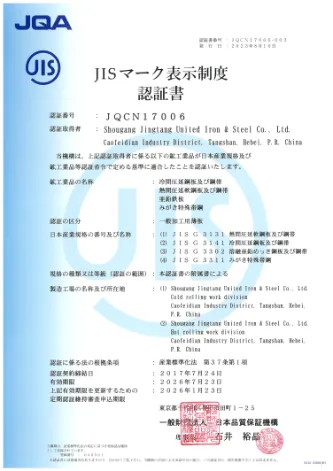

Ang sertipikasyon

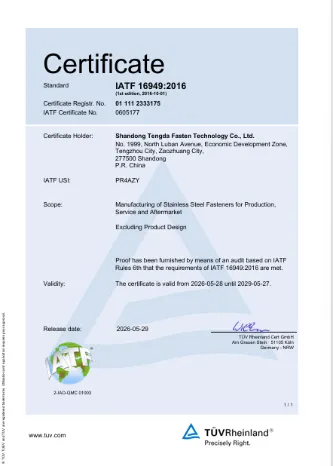

May hawak kaming mga sertipiko ng TUV, CE, at JIS. Ang kontrol sa kalidad ng buong proseso ay sumasaklaw sa hilaw na materyal hanggang sa mga natapos na produkto. Ang aming technical at sales team ay nagbibigay ng one-stop na suporta para sa mga global na customer ng PV.

Ang pag-iimpake

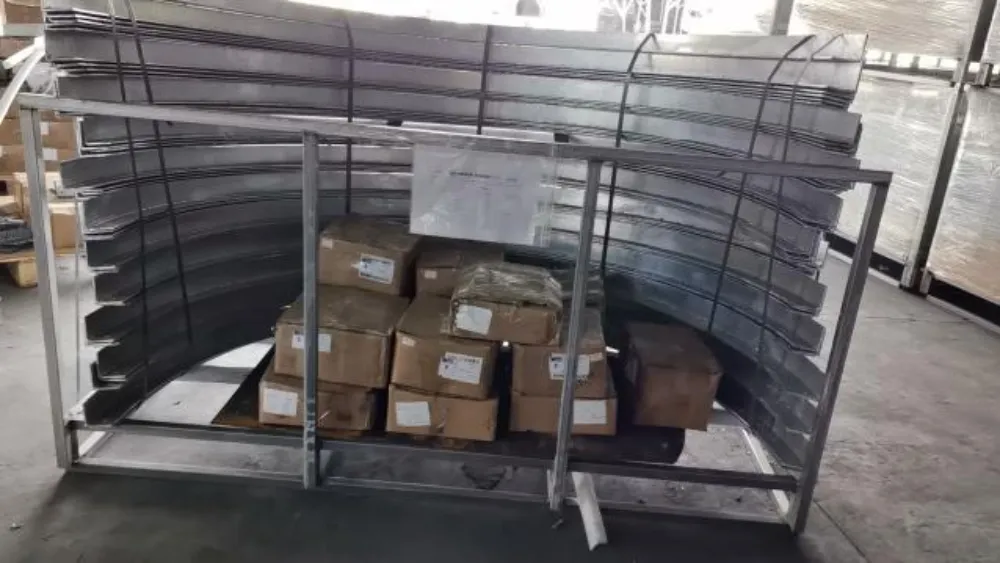

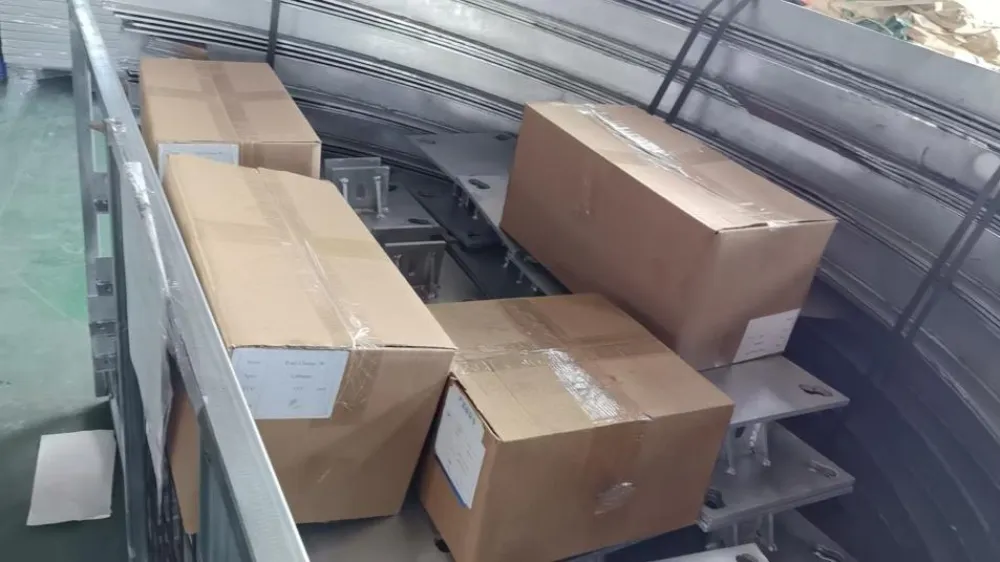

Ang lahat ng aming mga produkto ay ipinadala gamit ang mga bakal o kahoy na pallet, na nagpoprotekta sa mga mounting structure laban sa deformation para sa madaling transportasyon. Ang mga maliliit na sangkap ay nakaimpake sa mga karton.

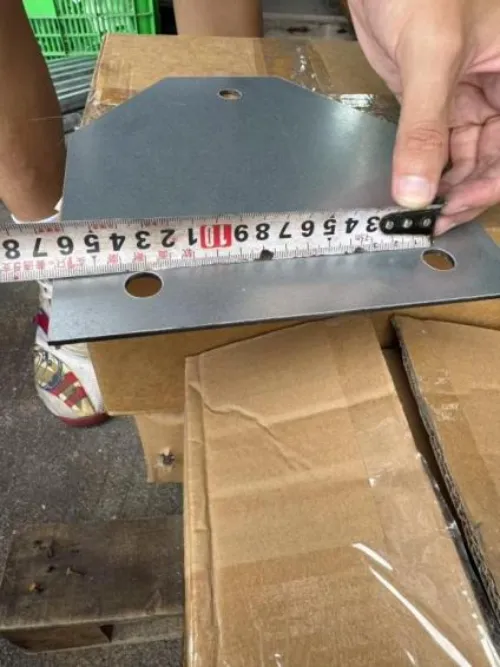

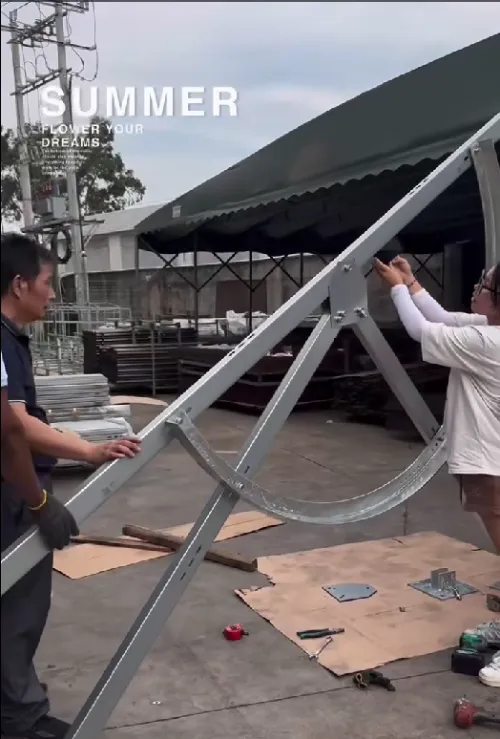

Ang factory pre-assembly at inspeksyon

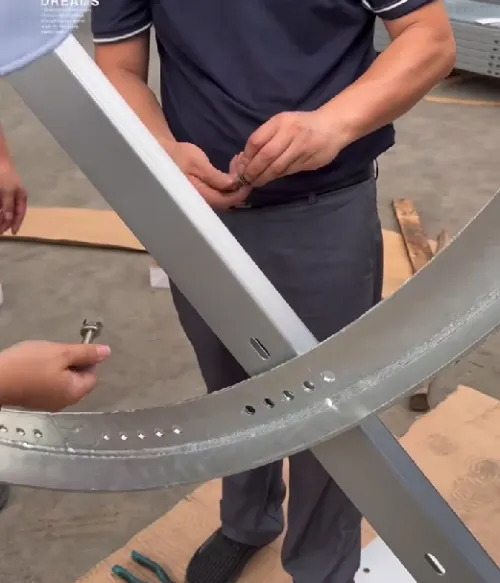

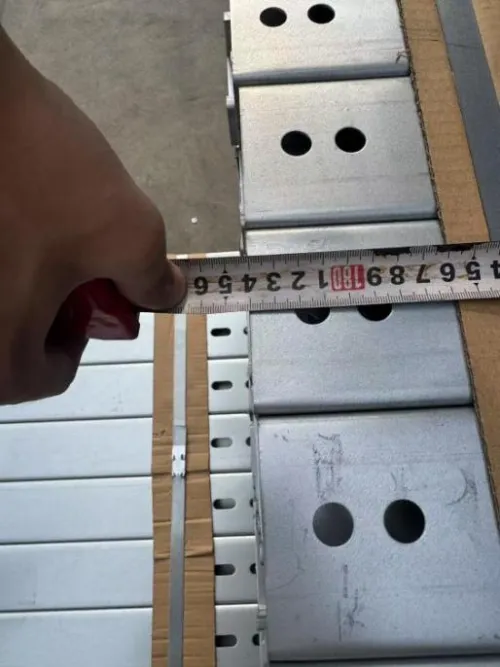

Ang lahat ng mga produkto ay dumaan sa pre-assembly inspection bago ipadala. Bine-verify namin ang pangunahing data kasama ang anggulo, dimensyon at kapal para magarantiya na ang mga naihatid na item ay nakakatugon sa mga inaasahan ng customer.

FAQ

Q: Saang anggulo ng pagtabingi maaaring i-adjust ang bracket na ito?

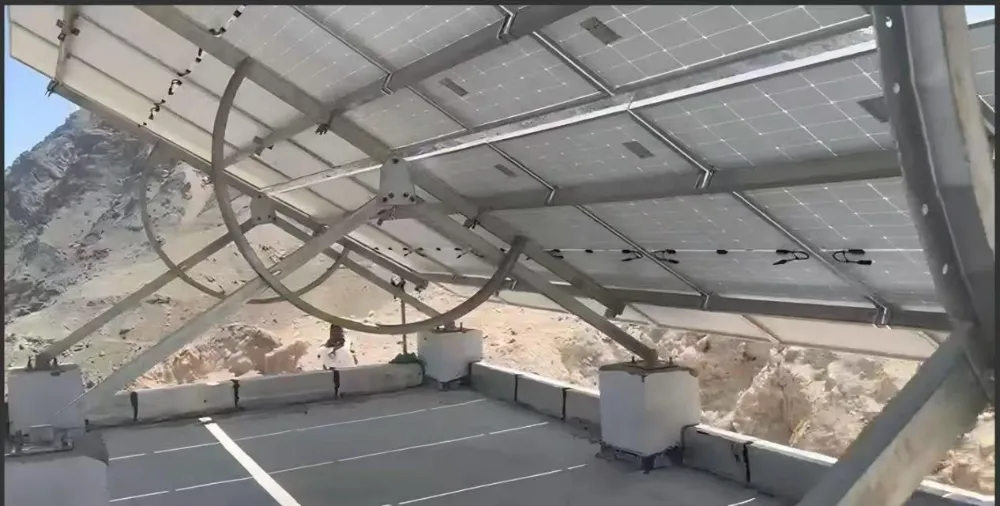

A: Ang karaniwang adjustable tilt range ay 10°-35°. Available ang custom na maximum na anggulo hanggang 40° batay sa latitude ng proyekto. Ang anggulo ay manu-manong nakakandado sa pamamagitan ng kalahating bilog na hugis arko na may slotted hole. Higpitan ang mga bolts pagkatapos ng setting ng anggulo; walang karagdagang accessories ang kailangan.

Q: Ballasted o penetration-type mounting?

A: Ito ay isang ballasted mounting system, na naayos ng mga pang-ibaba ng kongkretong counterweight. Walang kinakailangang pagbabarena sa bubong, at hindi masisira ang layer ng waterproof na bubong. Ang drilled installation solution ay opsyonal para sa mga high wind load projects.

Q: Ano ang wind load at snow load capacities?

A: Karaniwang disenyo ng pagkarga ng hangin: 60 m/s; pagkarga ng niyebe: 1.6 kN/m².

Q: Maaari ba itong i-install sa parehong flat rooftop at sa lupa?

A: Pangunahing idinisenyo ito para sa mga konkretong patag na bubong. Maaari rin itong gamitin sa tumigas na patag na lupa. Ang direktang pag-install sa malambot na lupa ay hindi inirerekomenda; kailangan ang mga kongkretong footings para sa mga proyekto sa lupa.

T: Angkop ba ito para sa mga lugar ng fog sa asin sa baybayin?

A: Ang mga karaniwang profile ng aluminyo ay lumalaban sa normal na mga kondisyon ng mahalumigmig. Ang isang buong SS304 bolt kit ay inirerekomenda para sa mga site sa loob ng 5 km mula sa baybayin upang mapalawig ang buhay ng serbisyo.

Q: Gaano kahirap ang pag-install? Anong mga tool ang kailangan?

A: Modular pre-assembled na disenyo. Ang mga pangunahing kagamitan sa kamay lamang ang kinakailangan, tulad ng mga spanner at socket wrenches. Ang mga detalyadong guhit sa pag-install ay ibinibigay. Walang espesyal na heavy-duty na kagamitan ang kailangan.

Q: Maaari bang ayusin ang anggulo ng pagtabingi pagkatapos ng pag-install?

A: Oo. Paluwagin ang mga locking bolts sa arc hinge, i-reset sa iyong target na anggulo, pagkatapos ay muling higpitan ang lahat ng bolts.

Q: Ano ang panahon ng warranty?

 A: 12-taong warranty para sa aluminum structural parts. Napag-uusapan ang mga opsyon sa pinalawig na warranty.

Q: Ano ang production lead time?

A: Karaniwang 7:15 araw ng trabaho pagkatapos matanggap ang deposito, napapailalim sa kabuuang dami ng order.
