PV Roof Kliploks: Itugma ang Profile, I-install nang Tama

Honor Enerhiya, isang propesyonal na supplier na dalubhasa saMga accessory ng PV mounting system. Mula sa mga kliplok sa bubong hanggang sa magkatugmang mga riles, nag-aalok kami ng buong hanay ng mga one stop na solusyon. Ang aming mga kliplok ay sumasaklaw sa uri ng anggulo, standing-seam, trapezoidal, at ang pinakabagong pinagsama-samang mga disenyo, na tugma sa halos lahat ng mainstream na profiled steel sheet sa merkado, na may hindi karaniwang pag-customize na available din. Sa gilid ng riles, nag-iimbak kami ng mataas na lakas na mga riles ng aluminyo at hindi kinakalawang na asero na mga konektor sa iba't ibang mga detalye upang matugunan ang iba't ibang mga kinakailangan sa pagkarga at span. Isa ka mang EPC firm, installer, o ang talagang nagbabayad ng mga bayarin – nasakop ka ng Xiamen Honor Energy ng mga solidong produkto at mabilis, walang problemang suporta.

Ngayon, tungkol sa mga kliplok sa bubong: ang kanilang pangunahing trabaho ay medyo simple – kumagat sila sa mga nakataas na tagaytay ng bubong na bakal at hinahawakan ang buong PV rail at panel system. Hatiin natin ito ng kaunti.
Una, pinapanatili nilang matatag ang mga panel sa lugar. Iyan ang buong punto – siguraduhing mananatili ang iyong mga module sa ulan, hangin, o anumang lagay ng panahon.
Pangalawa – at ito ay malaki para sa uri ng anggulo at nakatayong tahi na bubong – ang mga kliplok na ito ay hindi nangangailangan ng isang butas ng drill. Walang butas ibig sabihin walang tagas. Pinapanatili mong buo ang orihinal na waterproofing ng bubong, na kung ano mismo ang gusto mo kapag nakikitungo ka sa mga bubong ng pabrika o bodega. Ginagawa nitong angkop ang mga ito para sa malalaking pang-industriya o bodega na bubong.

Pagpapabuti ng resistensya ng hangin – Ang ilang mga kliplok ay partikular na idinisenyo bilang mga uri ng anti lift, na nagbibigay ng dagdag na lakas sa pagpigil laban sa malalakas na puwersa ng pagtaas sa mga bagyo.

Pag-accommodate sa iba't ibang profile ng rib – maaaring gawing custom ang mga kliplok upang umangkop sa eksaktong hugis at laki ng mga tadyang ng steel sheet, na tinitiyak na malapit itong magkasya.
Higit pa sa mga ito, ang mga kliplok ay ginagamit din sa mga typhoon-proof system, anti snow slide device, at maging sa pag-aayos ng mga pandekorasyon na aluminum panel sa mga bubong.

Mga Pangunahing Tampok ng Kliplok sa Bubong

Walang kompromiso sa waterproofing – Ito ang pinakamalaking selling point. Dahil walang butas na nabubutas, ang orihinal na lamad na hindi tinatablan ng tubig ay nananatiling buo. Ang mga standing-seam na kliplok, sa partikular, ay direktang kumagat sa mga naka-lock na gilid, halos inaalis ang anumang panganib ng pagtagas.



Mabilis na pag-install – Maraming bahagi ang maaaring pre-assembled sa pabrika; sa site, i-clip mo lang ang mga ito sa lugar at higpitan ang mga bolts. Makakatipid ito ng oras at paggawa.
Magaan at lumalaban sa kaagnasan – Karamihan sa mga kliplok ay gawa sa mga aluminum alloy (hal., 6063-T5 o 6005-T5) na may anodised surface finish. Nagdaragdag sila ng kaunting dagdag na kargada sa bubong at pumasa sa mga pagsusuri sa salt-spray na 1000 oras o higit pa.



Ngunit mayroon din silang mga kakulangan – Bagama't hindi nakakapasok, ang mga kliplok ay hindi permanenteng nakakabit sa bubong. Sa ilalim ng pangmatagalang hangin, niyebe, o seismic load, maaari silang unti-unting lumuwag o matanggal. Samakatuwid, ang mga regular na inspeksyon ay mahalaga.
Dapat na suriin muna ang kapasidad ng pagkarga – Ang mga naka-profile na bubong na bakal ay may limitadong kapasidad na nagdadala ng pagkarga. Ang karagdagang timbang mula sa PV system ay hindi dapat lumampas sa orihinal na pagkarga ng disenyo. Ang kasanayan sa industriya ay nagmumungkahi ng humigit-kumulang 0.15 kN/m² para sa mga bagong load; sa katotohanan, ang kabuuang bigat ng mga panel at mounting system ay karaniwang nasa pagitan ng 20 at 35 kg bawat metro kuwadrado. Palaging kunin ang orihinal na structural drawings at magsagawa ng load verification bago i-install.

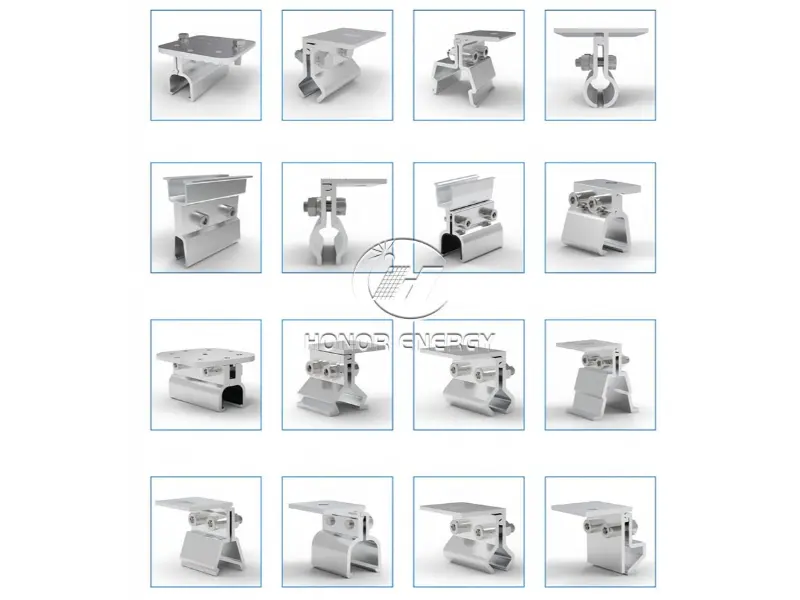

Pangunahing Uri ng Bubong Kliploks

Ang pagpili ng kliplok ay ganap na nakasalalay sa profile ng steel sheet. Ang iba't ibang hugis ng tadyang ay nangangailangan ng iba't ibang disenyo ng kliplok.

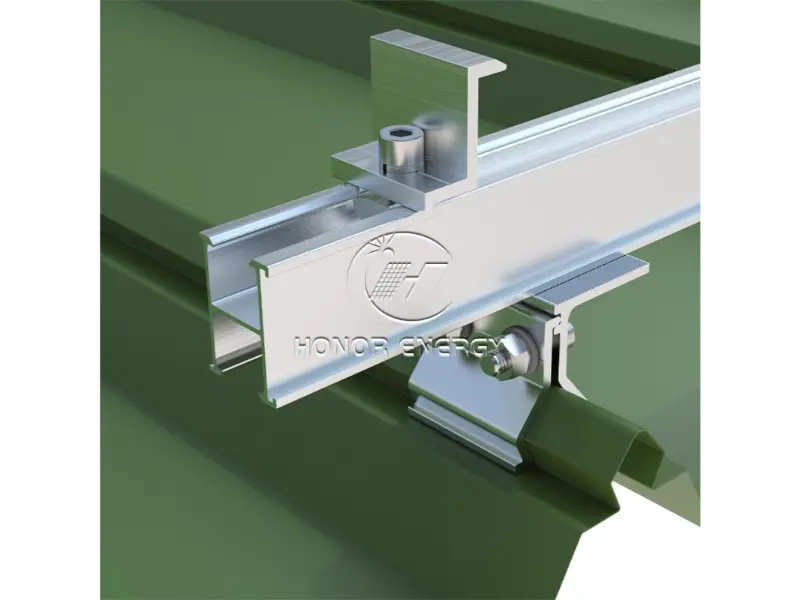

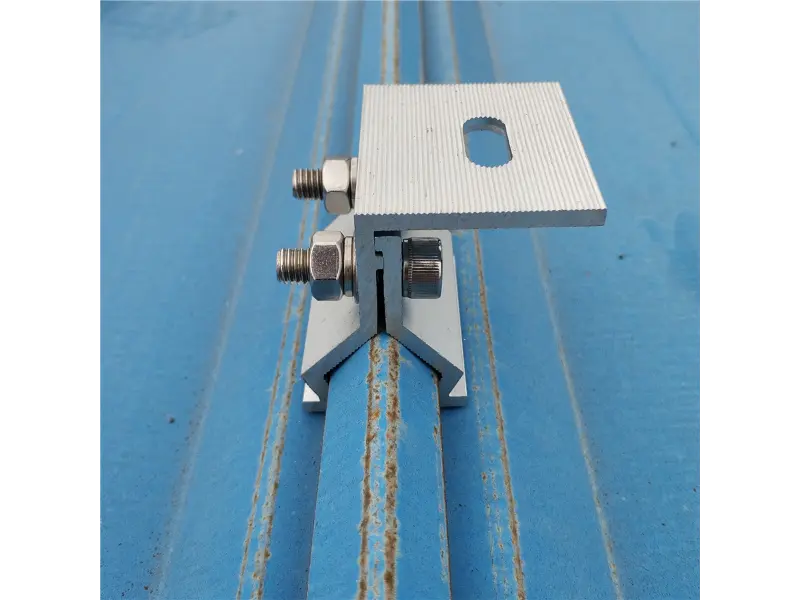

Angle-type na kliploks

Tumutugmang profile sa bubong: Mga angle-type na profiled steel sheet (karaniwang mga modelo: 470, 760, 820, atbp.).
Ang mga angle-type na sheet ay may kasamang angled rib na iyon - ito ay isang perpektong hugis para sa kliplok upang mahawakan. Ang aming mga kliplok ay may mga panga na idinisenyo upang kumagat mismo sa tadyang iyon, at ang pinakamagandang bahagi? Hindi ka magbubutas kahit isang butas sa bubong. Ang pag-install ay diretso: ilagay ang aluminum kliplok sa ibabaw ng tadyang at higpitan ang mga bolts.
Sa ngayon, ang mga pinagsama-samang angle-type na kliplok ay magagamit na nag-aalis ng pangangailangan para sa pag-mount ng mga riles sa kabuuan - ang mga module ay maaaring maayos nang direkta sa kliplok, na makabuluhang binabawasan ang oras ng pag-install.

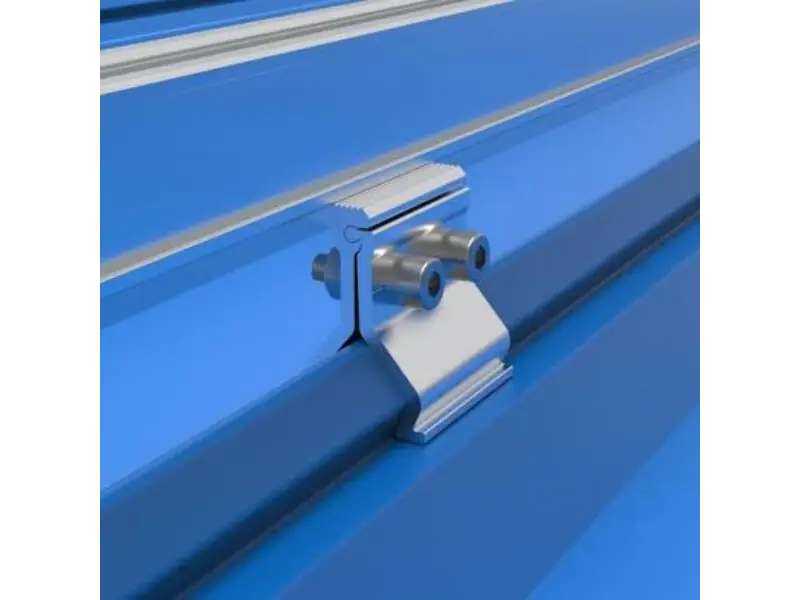

Standing-Seam kliploks

Katugmang profile sa bubong: Standing-seam profiled steel sheets (karaniwang mga modelo: 400, 430, atbp.).
Ang mga tadyang ng mga sheet na ito ay nakataas patayo at magkakaugnay. Ang mga kliplok ay ikakabit lamang sa vertical seam - muli, walang kinakailangang pagtagos. Sa mga real-world na proyekto tulad ng Hefei BOE semiconductor rooftop PV plant, ginamit ang custom-designed standing-seam kliploks para sa mounting system.



Trapezoidal (T-type) na mga kliplok

Katugmang profile sa bubong: Trapezoidal profiled steel sheets.
Ang mga trapezoidal sheet ay may simple, hugis-trapezoid na mga tadyang na walang mga kumplikadong katangian ng pag-lock ng mga uri ng anggulo o standing-seam. Ang mga tadyang ito ay hindi nagbibigay ng maaasahang punto ng kliploking; samakatuwid, ang kasalukuyang karaniwang kasanayan ay ang paggamit ng mga self-tapping screws na tumagos sa steel sheet at angkla sa mga purlin sa ilalim.
Ang downside ay halata – nabubutas ng pagbabarena ang waterproof layer, na lumilikha ng potensyal na daanan ng pagtagas. Para sa mga trapezoidal na bubong, ang mga karagdagang hakbang na hindi tinatablan ng tubig ay kritikal: i-install ang EPDM rubber pad sa pagitan ng kliplok at steel sheet, at lagyan ng weather-resistant structural silicone sealant sa paligid ng bawat screw hole (na maaaring tumagal ng higit sa 10 taon). Noong 2023, isang bagyo sa Nantong ang nagpabagsak ng 12 PV projects – higit sa 60% ng mga pagkabigo ay natunton sa kaagnasan at bali sa mga drilled point.



Pinagsamang mga kliplok

Isa itong mas bagong disenyo na tinatanggal ang mga mounting rails. Ang kliplok ay ganap na nabuo bilang isang piraso, magaan at malakas. Ang mga module ng PV ay maaaring direktang i-mount sa kliplok, makatipid sa mga gastos sa materyal at pagpapabuti ng kapasidad sa pagdadala ng load.





Mga Tip sa Pagpili at Pag-install

Itugma ang uri ng kliplok sa profile sa bubong – Ang mga angle-type na kliplok ay hindi dapat gamitin sa mga trapezoidal sheet, at ang T-type na kliplok ay hindi angkop para sa iba pang mga profile. Ang hindi pagkakatugma ay humahantong sa pagkaluwag at pagtagas.
Huwag i-crank ang bolts ng masyadong malakas – karaniwan naming nilalayon ang 20 hanggang 30 N·m. Higit pa riyan at durugin mo ang bakal na sheet, na nakakagulo sa waterproofing.
At alang-alang sa langit, huwag laktawan ang sealant. Ang maliit na agwat sa pagitan ng kliplok at ng bubong ay eksakto kung saan nakapasok ang tubig, kaya punan ito ng maayos.
Gayundin, subukang iwasan ang pagtatrabaho sa tag-ulan. Pinapatay ng kahalumigmigan ang lakas ng pandikit ng sealant, at iyon ay isang recipe para sa mga tagas sa susunod.

Huling bagay - makipagsabayan sa mga regular na pagsusuri. Bigyan ang bolts at sealant ng isang beses sa bawat anim na buwan, at palaging gumawa ng karagdagang pag-ikot pagkatapos ng isang malaking bagyo o malakas na pag-ulan ng niyebe.
Huwag hayaang lokohin ka ng kanilang laki – ang mga kliplok ay gumagawa ng mabigat na pagbubuhat. Kunin ang uri ng tama at i-install ito nang maayos, at magkakaroon ka ng system na mabilis, hindi lumalabas, at maaasahan. Magkamali, at babayaran mo ito – mas mababang henerasyon, pagkasira ng bubong, o mas masahol pa, ang mga panel na lumalabas. Ang lansihin ay simple: itugma ang iyong kliplok sa bubong, higpitan ito nang maayos, at manatili sa tuktok ng pagpapanatili.
