Solar Connecting Plate

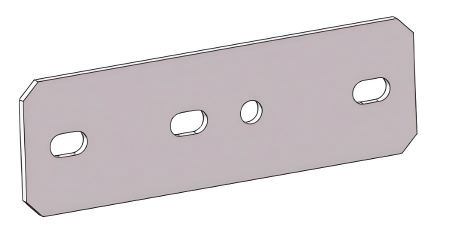

Ang bahaging tinatawag na Solar Connecting Plate ay karaniwang isang matibay, patag na piraso ng metal, na hugis tulad ng isang makapal na parihaba. Ito ay ginawang matibay mula sa mataas na lakas na bakal na pinahiran upang maiwasan ang kalawang. Maraming bolt hole ang na-drill dito sa isang napaka-espesipiko, nakaplanong pattern. Ang pangunahing gawain nito ay ang maging isang sobrang solidong link. Ito ay gumaganap tulad ng isang mabigat na tungkulin na connector na nagsasama-sama at nagla-lock ng dalawang pangunahing bahagi ng istruktura ng suporta: ang mga pahalang na beam na humahawak sa mga solar panel at ang mga patayong poste na naka-angkla sa lupa. Sa pamamagitan ng mahigpit na pagsali sa mga bahaging ito, tinitiyak nito na ang lahat ng bigat at puwersa mula sa mga panel at hangin ay ligtas na mailipat pababa sa buong istraktura at sa lupa.

Paraan ng koneksyon

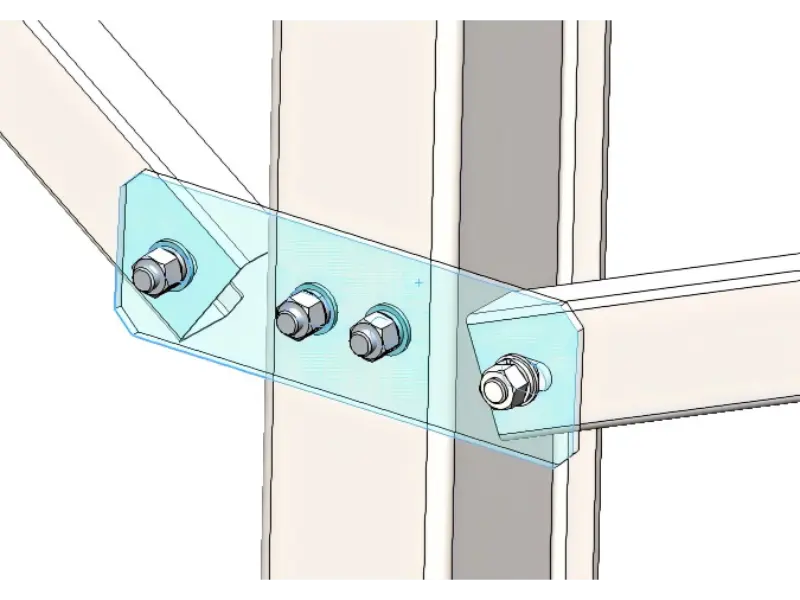

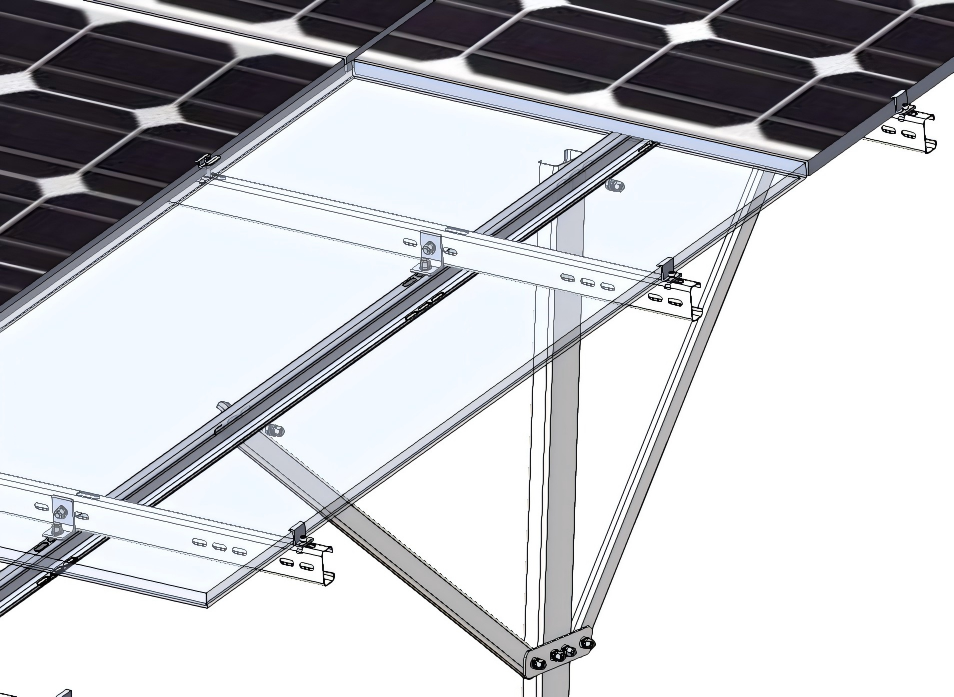

Ang pagkonekta ng solar plate ay karaniwang makikita sa isang-column na ground support system o ground support system na nangangailangan ng karagdagang diagonal bracing. Ito ay dahil epektibo nitong inililipat ang lahat ng pwersa sa pangunahing hanay, sa gayo'y pinapalakas ang haba ng pangunahing longhitudinal beam at sinisigurado ito sa lugar. Dapat itong magkaroon ng hindi bababa sa apat na butas: ang mga panlabas na butas para sa pagkonekta sa dayagonal bracing, at ang dalawang gitnang butas para sa pagkonekta sa pangunahing haligi.

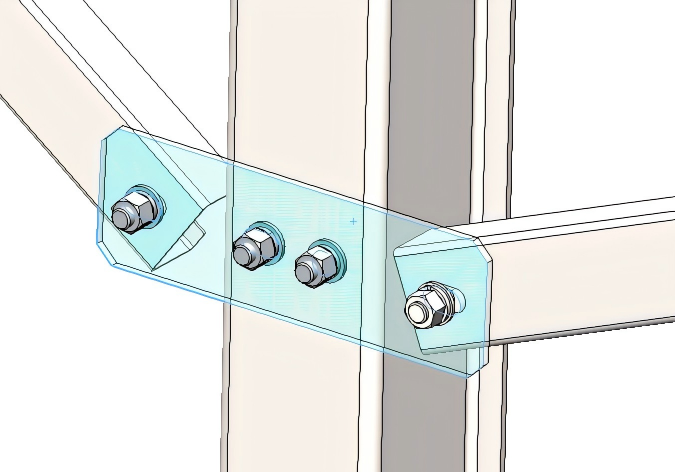

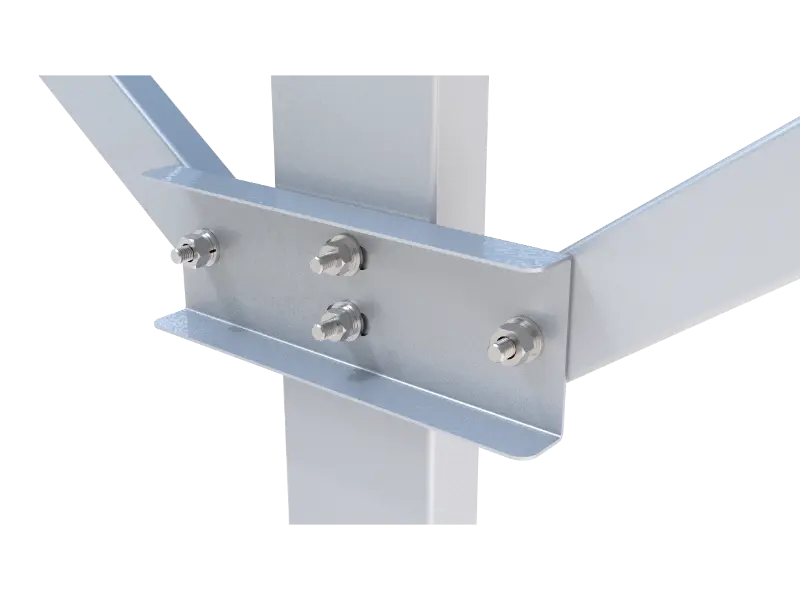

Ang mga butas ng Solar mount connecting plate sa magkabilang gilid ay karaniwang nakaayos nang magkapares, dahil karaniwan ay dalawang hilig na cable lang ang kailangang i-secure sa column. Ang mga gitnang butas ay karaniwang nakaayos alinman sa pahalang sa mga pares o patayo sa mga pares. Kahit na ang oryentasyon ay naiiba, ang pamamahagi ng stress ay nananatiling mahalagang pareho. Sa panahong ito, ang mga butas ay karaniwang idinisenyo sa isang patayong pagkakaayos upang maiwasan ang konsentrasyon ng stress sa kahabaan ng parehong pahalang na linya, at sa gayon ay nagpapahusay ng katatagan.

Mga tampok ng disenyo

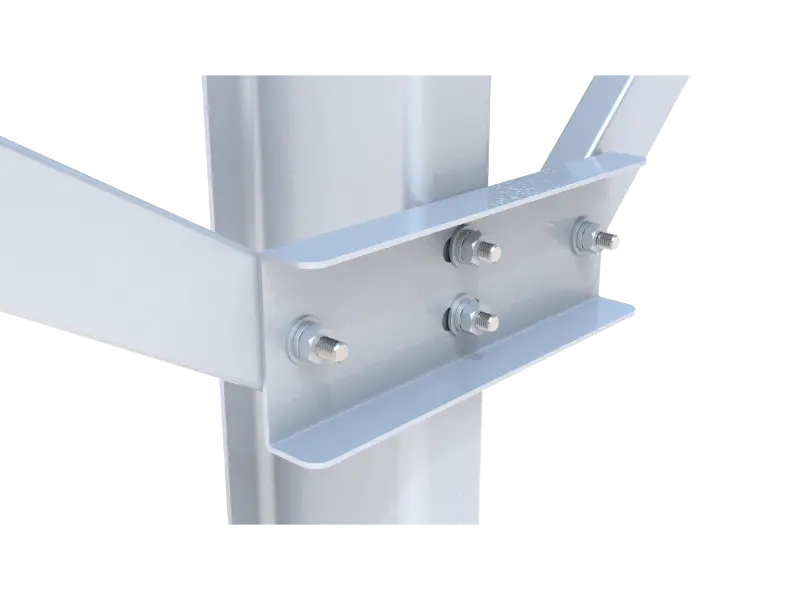

Ang Mount solar connecting plate ay mayroon ding matalinong disenyo: ang itaas at ibabang mga gilid nito ay baluktot o nakatiklop. Kadalasang ginagamit ng mga tagabuo ang hugis na ito sa mga lugar kung saan malakas ang hangin o niyebe. Ang mga nakatiklop na gilid sa connecting plate ay gumagana tulad ng mga reinforced na sulok sa isang matibay na shipping box. Ito ay hindi lamang para sa hitsura; talagang ni-lock nito ang metal sa isang mas matibay na hugis na lumalaban sa pagbaluktot.
