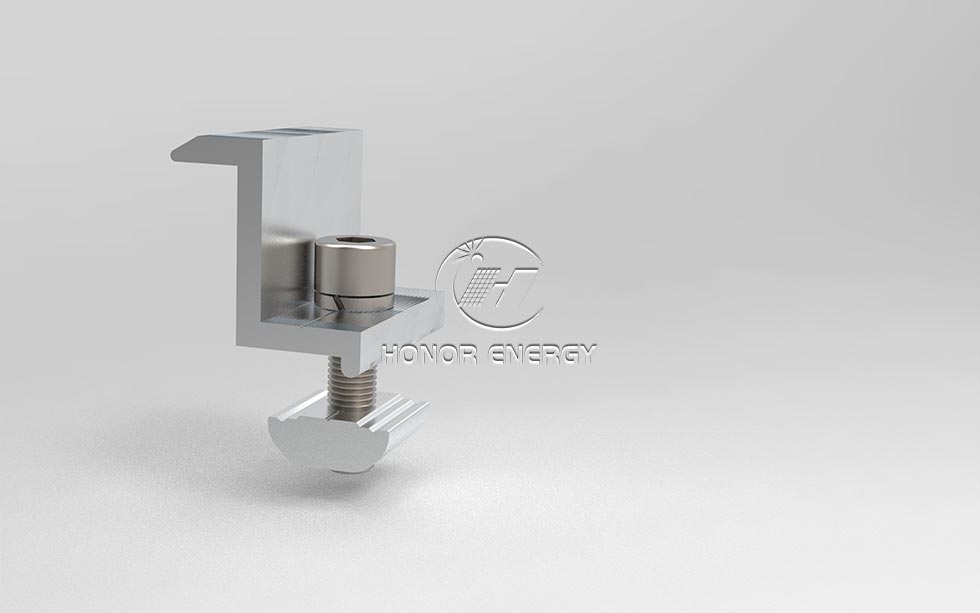

Solar End Clamp

Mga nakapirming bahagi: Sa pamamagitan ng koordinasyon ng clamp body at bolts, ang dulo ng photovoltaic modules ay mahigpit na nakakandado sa guide rail ng suporta, na binabalanse ang self-weight ng mga module at mga panlabas na load (tulad ng hangin at snow, presyon ng hangin).

Proteksyon sa buffering: Ang ilang mga end clamp ay nilagyan ng rubber o silicone gaskets sa loob, na maaaring mabawasan ang direktang alitan sa pagitan ng frame ng bahagi at ng metal clamp body, maiwasan ang frame mula sa scratched, at sa parehong oras ay nagpapagaan sa thermal expansion at contraction stress na dulot ng mga pagbabago sa temperatura.

Adaptation at pagsasaayos: Ang iba't ibang mga detalye ng solar panel end clamps ay maaaring iakma sa mga photovoltaic module na may iba't ibang kapal (karaniwan ay 20-50mm) at iba't ibang uri ng frame (tulad ng aluminum alloy, fiberglass reinforced plastic), na nakakatugon sa magkakaibang mga kinakailangan sa pag-install.

Ang end rail clamp ay malawakang ginagamit sa mga sitwasyon tulad ng ground-mounted photovoltaic power stations, rooftop distributed photovoltaic system, at photovoltaic curtain walls. Ito ay partikular na angkop para sa flat-laid o inclined installation structures kung saan kailangang ayusin ang gilid ng mga bahagi. Ito ay isang kailangang-kailangan na auxiliary fixing component sa photovoltaic support system.

Ang end clamp ay nahahati sa apat na uri:

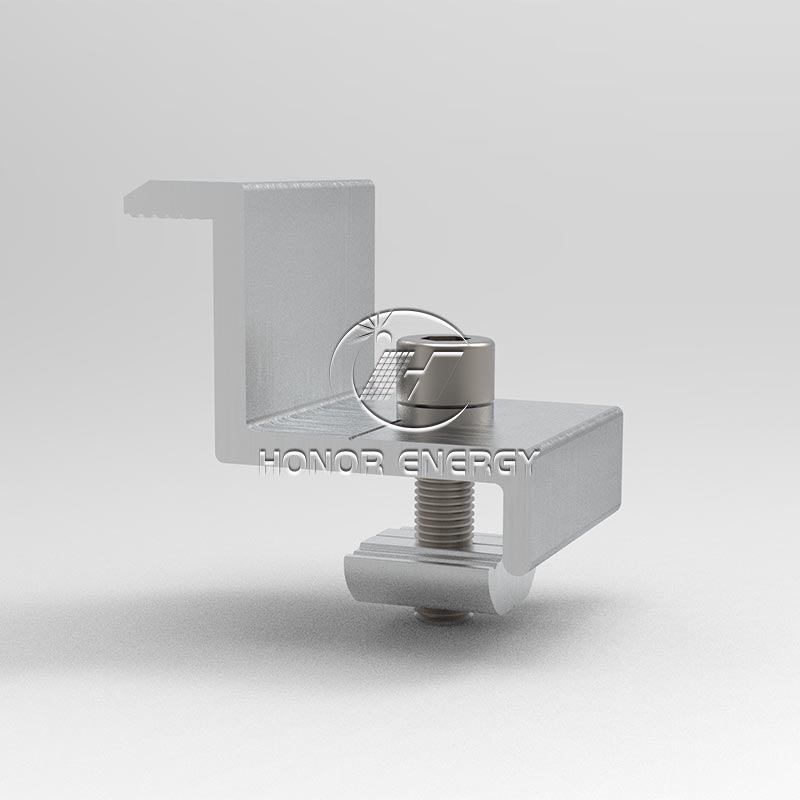

1.Ordinaryong end clamp：Ang pagsasaayos ng bolt ay iniangkop sa mga bahagi ng maraming kapal, na madaling tumutugon sa mga pagkakaiba sa detalye.

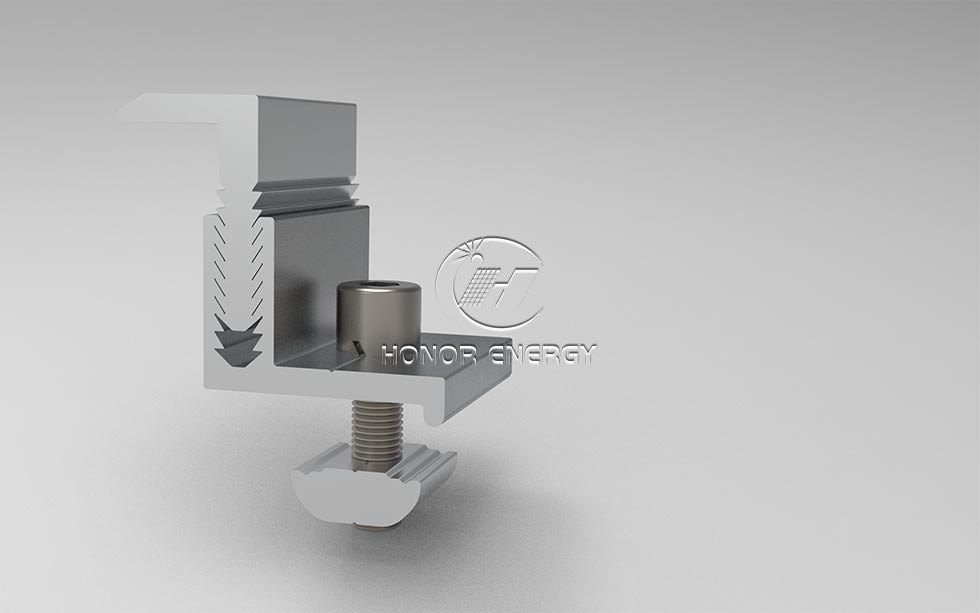

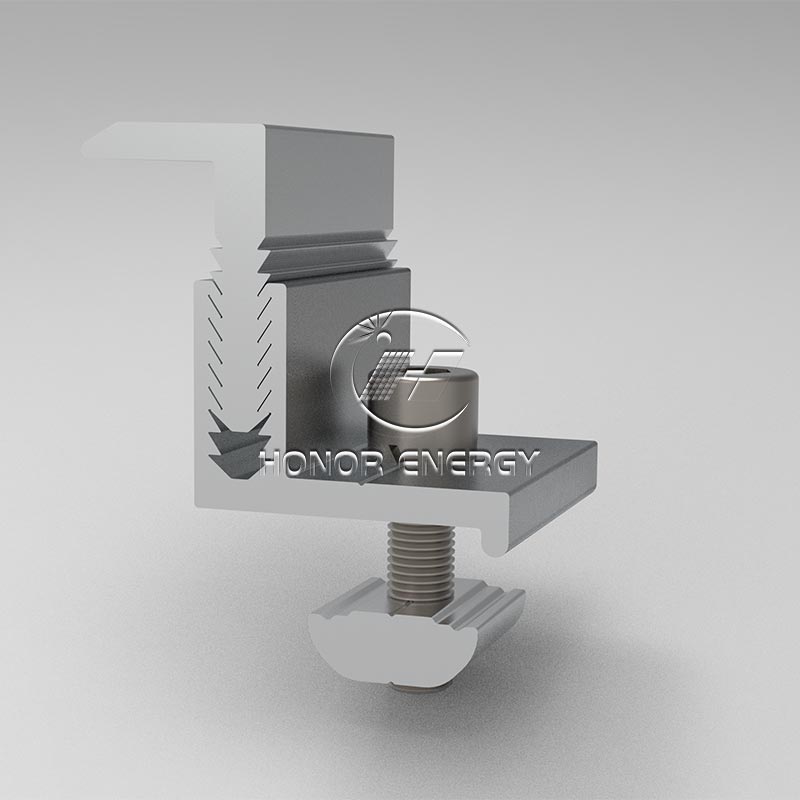

2. Adjustable end clamp: Ang bolt adjustment ay iniangkop sa mga bahagi ng maramihang kapal, flexible na tumutugon sa mga pagkakaiba sa detalye.

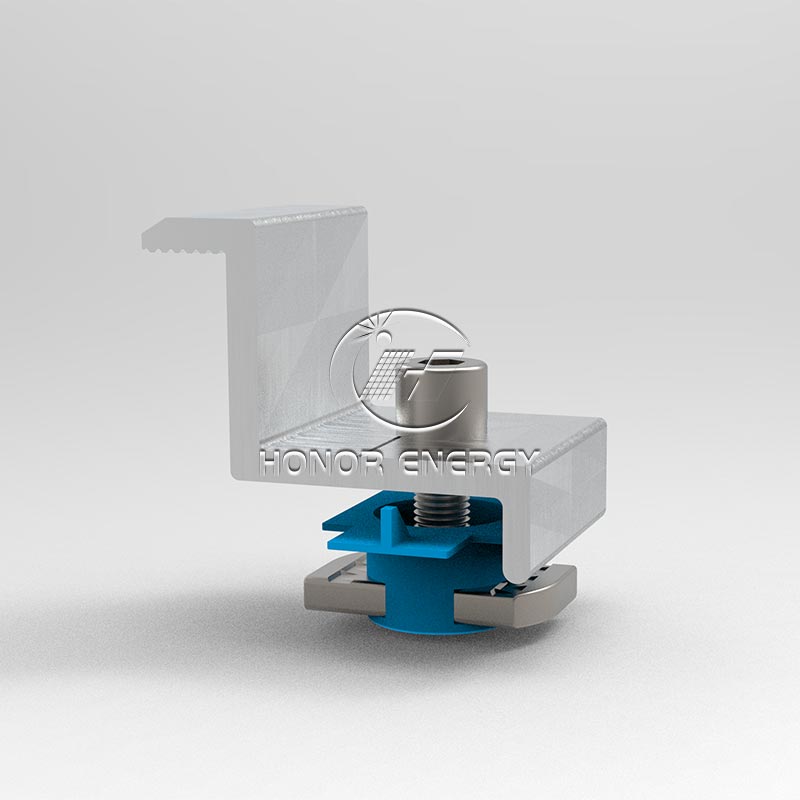

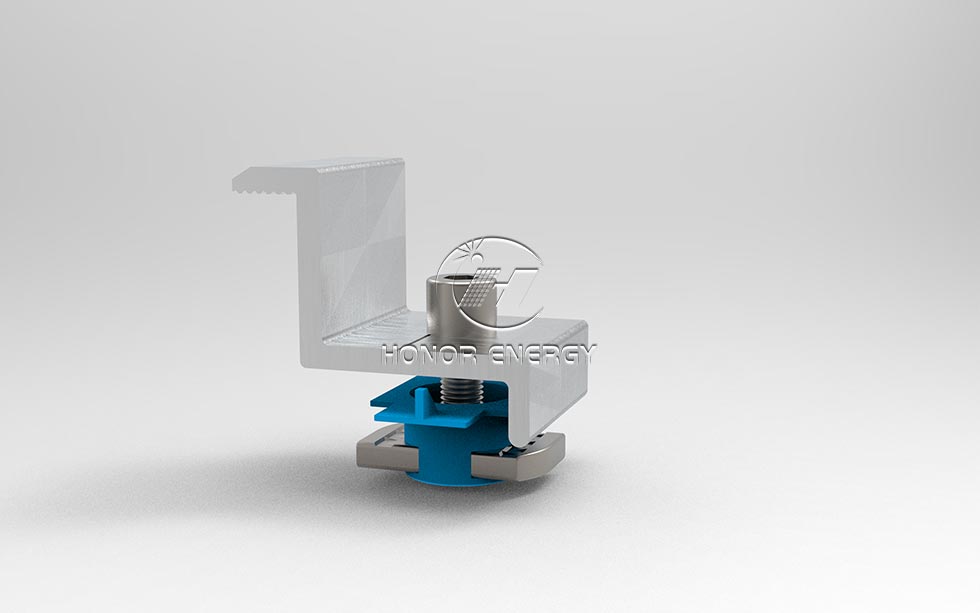

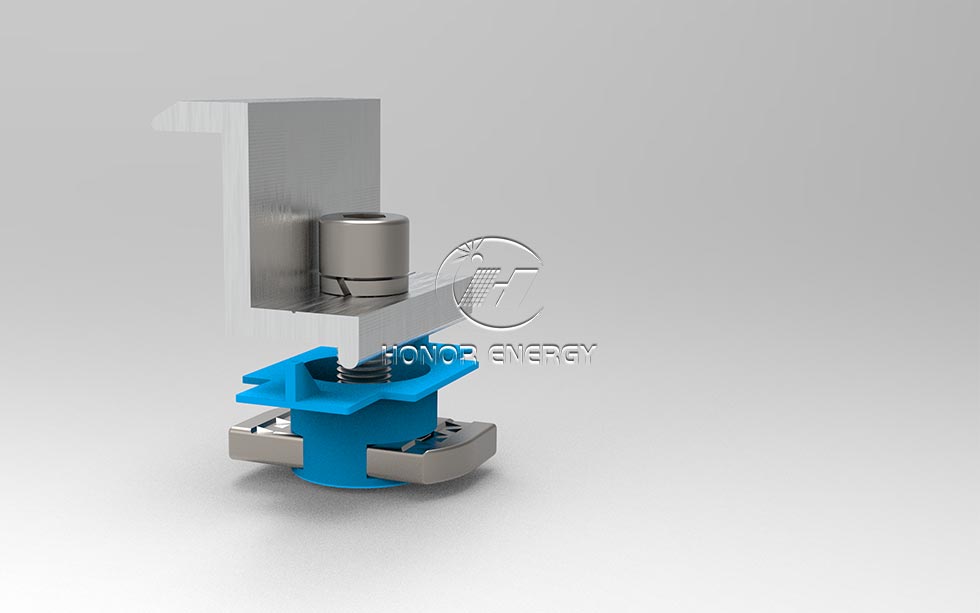

3.Plastic na wing end clamp：May mga plastic flanges at gasket, ito ay scratch-resistant, nakakabawas ng stress at pinoprotektahan ang frame.
4. Rapid end clamp：Ang disenyo ng snap-on/slot ay nagbibigay-daan sa mabilisang pag-install na walang tool at pinapabilis ang malakihang konstruksyon.

kalamangan

1. Buong hanay ng mga modelong sakop: adjustable, standard, plastic wing, at mabilis na mga modelo ay available lahat, tugma sa mga bahagi mula 20 hanggang 55mm, na nakakatugon sa lahat ng kinakailangan para sa scratch resistance at mabilis na pag-install.
2. Mga bonus na puntos ng mga detalye: Nagtatampok ang modelo ng plastic wing ng double buffer protective frame, ang adjustable na modelo ay tumpak na pinino, ang itim na modelo ay may matte na timpla ng tanawin, at ang quick-installation snap-on ay nasubok para sa tibay pagkatapos ng 100,000 cycle.
3. Garantiyang kapayapaan ng isip: IEC certification + 12-taong warranty, maramihang pagbili na may mababang pagkawala at kapayapaan ng isip

Mga Tagubilin sa Pag-install

Bago ang pag-install

Tingnan kung tumutugma ang modelo sa kapal ng solar end clamp (20-55mm), at linisin ang mantsa ng langis at alikabok sa ibabaw ng pagkakabit.

Pamamaraan ng pag-install

Pagpoposisyon: Igitna ang clamp body sa pagitan ng gilid ng component at ng guide rail, at ihanay ang mga gilid.
Pre-fixing: Manu-manong higpitan ang mga bolts upang mailapat ang magaan na puwersa at i-level ang mga bahagi.
Tightening: Gumamit ng torque wrench upang higpitan sa 8-12N · m upang matiyak ang mahigpit na pagkakasya nang walang anumang pagkaluwag.

Tala ng Espesyal na Edisyon

Plastic wing end clamp: Ang plastic flange ay dapat na ganap na nakahanay sa gilid ng bahagi.
Rapid end clamp: Pagkatapos itulak sa slot ng card, pindutin ang buckle hanggang sa mag-lock ito ng "click", at pagkatapos ay dahan-dahang itulak hanggang sa walang displacement.
