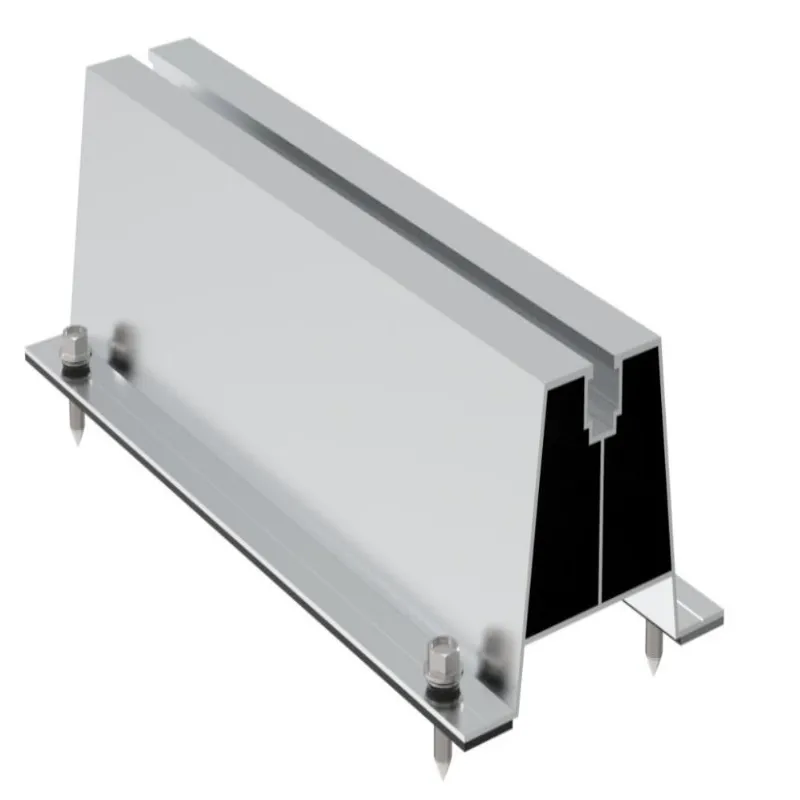

U70 Aluminum Solar Mounting Rail

Xiamen Honor Energy's U70 Aluminum Solar Mounting Rails para sa Wholesale Procurement. Naghahatid ito ng maaasahang performance sa coastal salt spray environments, rainy zones, high-temperature areas, at frost-prone location. Gayunpaman, hindi ito angkop para sa mga site na may matinding kemikal na kaagnasan maliban kung may karagdagang proteksiyon na paggamot. Bukod sa modelong U70, nagbibigay din kami ng mga alternatibong variant, kabilang ang U30 at U50. Higit pa rito, nakakapag-alok kami ng mga propesyonal na teknikal na rekomendasyon batay sa iyong mga tunay na kondisyon sa site.

Mga Detalye ng Produkto

Mga kalamangan

Binabawasan ng cost-effective na disenyo ng mini-rail ang pagkonsumo ng aluminum at pagkarga ng bubong.

Ang mabilis na pag-install sa site ay nakakatipid sa mga gastos sa paggawa para sa malalaking komersyal na proyekto sa rooftop.

Tamang-tama para sa trapezoidal/corrugated metal na bubong, na may hindi tinatablan ng tubig na EPDM gasket.

High-strength 6005 T5 aluminum alloy, magandang wind & snow load performance.

Universal T-slot, tugma sa karamihan ng mga PV clamp at solar module.

Maikling profile, maginhawa para sa pag-iimpake at transportasyon, mas mababa ang panganib sa pagpapapangit.

Paano I-install ang U70 Aluminum Solar Mounting Rail

Hakbang 1: Hanapin ang mga purlin sa ilalim ng metal na bubong at markahan ang mga posisyon ng pagbabarena. Dapat ikabit ang mga tornilyo sa mga purlin, hindi lamang sa sheet ng bubong.

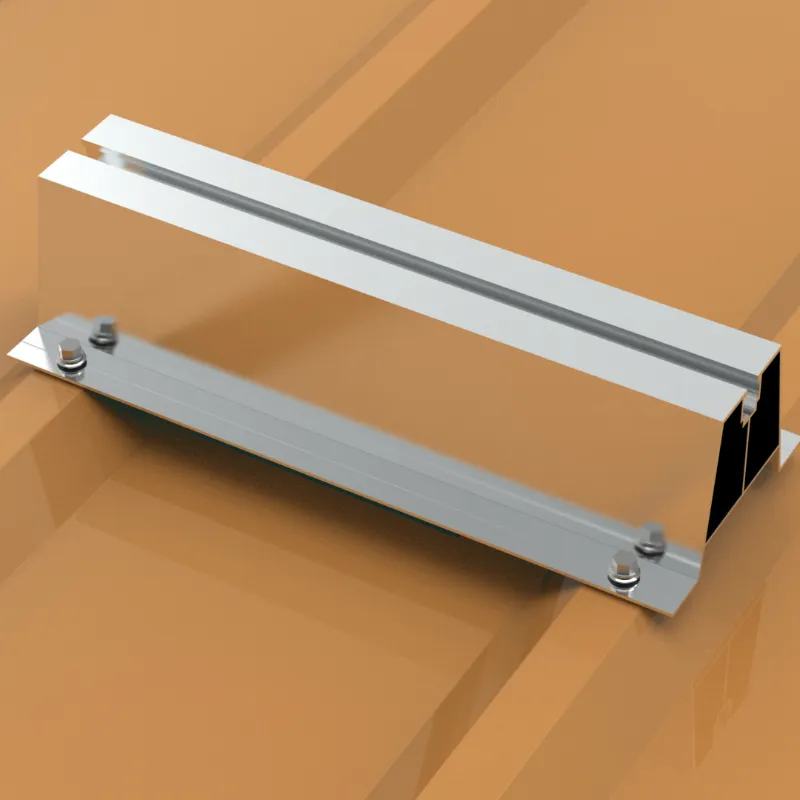

Hakbang 2: Ilagay ang U70 rail sa markadong posisyon. I-fasten ang roof purlin gamit ang self-drilling screws kasama ng EPDM waterproof gaskets. Higpitan sa kinakailangang metalikang kuwintas.

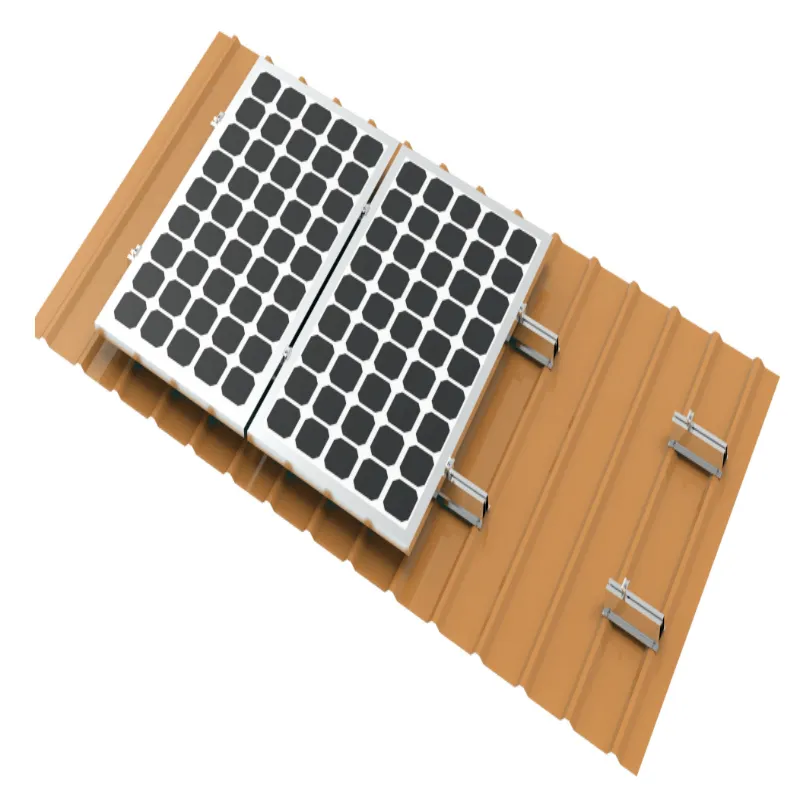

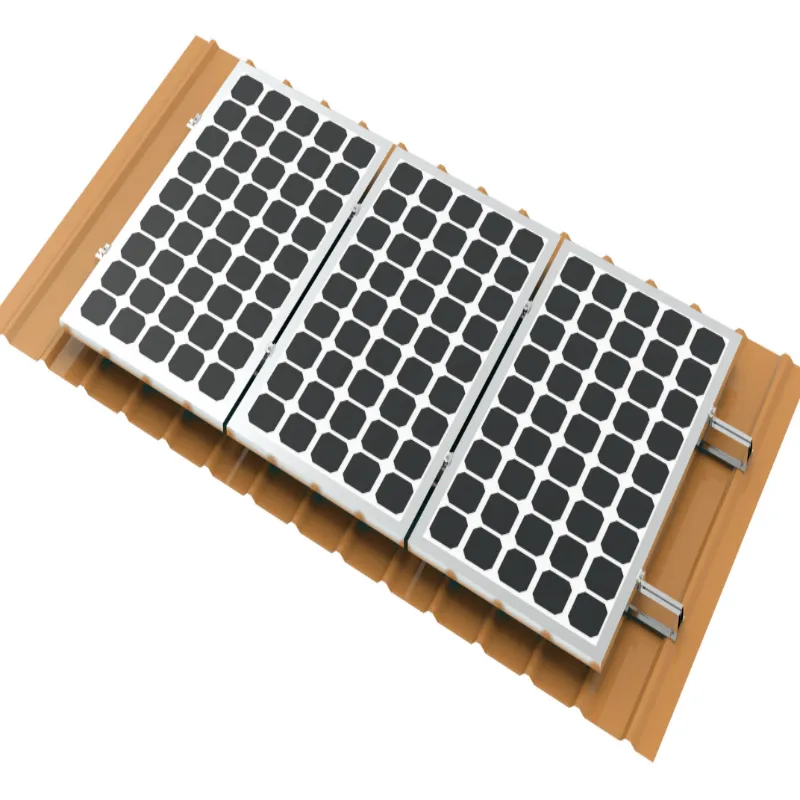

Hakbang 3: Ayusin ang maraming U70 na riles ayon sa dimensyon ng solar module. Tiyakin na ang bawat sulok ng module ay suportado ng riles. Ilagay ang mga PV module sa tuktok ng U70 rails.

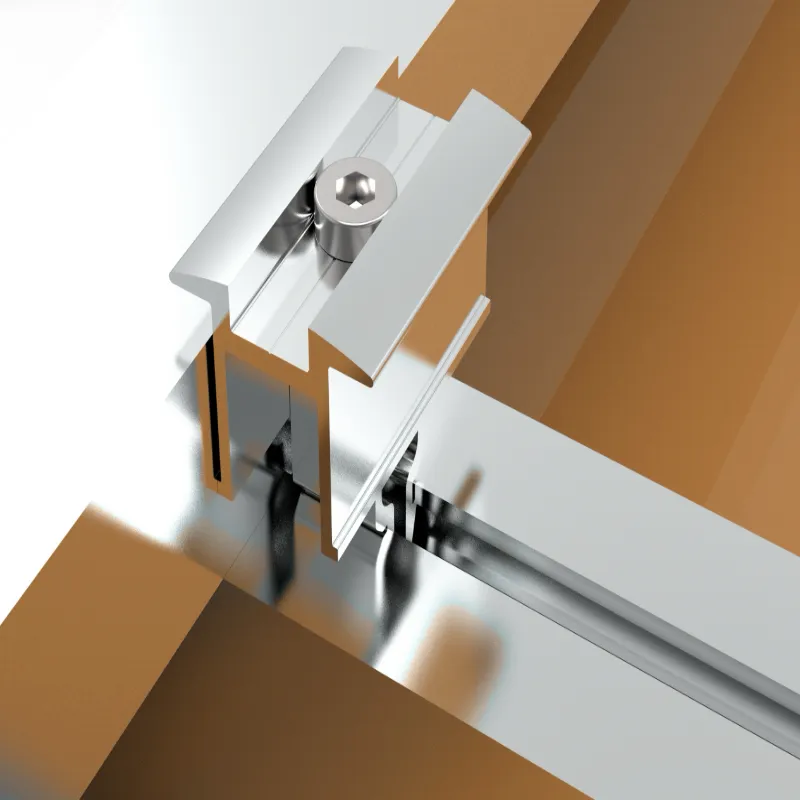

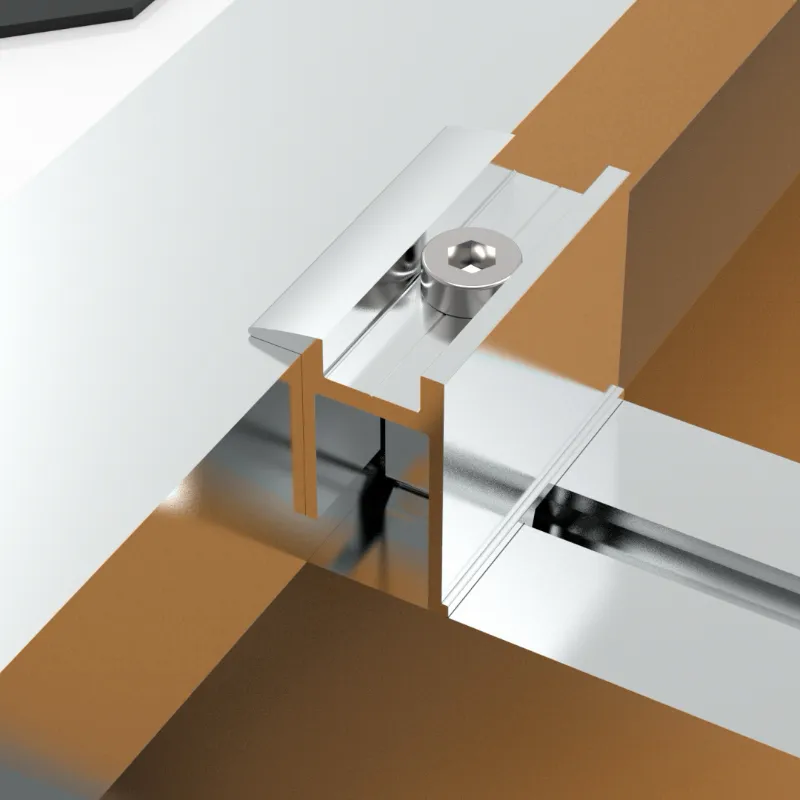

Hakbang 4: Mag-install ng mabilis na pag-install ng mga end clamp at mid clamp, at higpitan sa tinukoy na torque upang mahawakan nang mahigpit ang mga frame ng module.

Hakbang 5: I-double check ang lahat ng tornilyo na metalikang kuwintas at integridad ng gasket; natapos ang pag-install.

Ang sertipikasyon

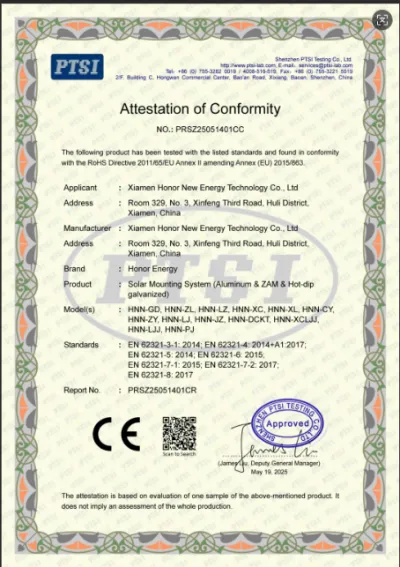

Ang aming U70 Aluminum Solar Panel Rail ay ginawa sa ilalim ng pamamahala ng kalidad at sertipikado sa pamantayang ISO9001.

Nakalabas na ang barko.

Dahil sa maikling haba ng U-type na mini rails, nakaimpake ang mga ito sa mga karton at naka-secure sa mga wooden pallet upang mapanatiling maayos ang mga kalakal at maiwasan ang deformation sa panahon ng transit.

FAQ

Q1: Anong uri ng bubong ang angkop para sa hugis-U na mini-rail na ito?

A: Ito ay pangunahing idinisenyo para sa trapezoidal at corrugated metal na bubong. Ang mga tornilyo ay dapat na ikabit sa mga purlin ng bubong. Hindi angkop para sa manipis na mga sheet na walang purlins o konkretong flat rooftop.

Q2: Anong materyal at surface finish ang pinagtibay ng riles?

A: 6005 T5 aluminum alloy na may anodized surface treatment, na nagtatampok ng magandang corrosion resistance para sa pangmatagalang paggamit sa labas.

Q3: Ano ang panahon ng warranty?

A: 10-taong materyal na warranty para sa mga riles. Hindi kasama ang pinsalang dulot ng pag-install at pinsalang gawa ng tao.

Q4: Kailangan ba ang welding sa panahon ng pag-install?

A: Hindi kailangan ng welding. I-secure ang mga riles gamit ang self-drill screws at i-fasten ang PV modules gamit ang T-bolts at clamps. Ang lahat ng mga koneksyon ay bolt-on.

Q5: Kailangan bang idugtong ang mga riles para sa extension?

A: Hindi kailangan ang mga splice connector. Bilang mga short-section na mini-rails, dapat itong ilagay sa ilalim ng bawat sulok ng solar modules nang direkta.

Q6: Ano ang paraan ng pag-iimpake? A: Ang mga riles ay nakaimpake sa mga karton at naka-secure sa mga kahoy na papag upang manatiling maayos at maiwasan ang pagpapapangit sa panahon ng pagbibiyahe.

Q7: Aling mga solar PV module ang tugma?

A: Tugma sa karamihan ng mga pangunahing module ng PV na may taas na frame na 30–45 mm, na tumutugma sa mga katumbas na mid-clamp at end-clamp.

Q8: Maaasahan ba ang wind-load performance nito?

A: Ang pagganap ng wind-load ay nakasalalay sa layout ng purlin at mga posisyon ng turnilyo. Ang mga tornilyo ay dapat na maayos sa mga purlin na bakal sa halip na sa mga sheet ng bubong lamang. Bumuo alinsunod sa idinisenyong espasyo upang matugunan ang mga kinakailangan sa lokal na wind-load.

Q9: Maaari mo bang putulin ang mga riles sa mga haba na tinukoy ng customer?

A: Available ang custom cutting service, na may haba na tolerance na ±2mm. Mangyaring ipaalam sa amin ang iyong mga kinakailangang dimensyon.
