Mid Clamps at End Clamps

Maging tapat tayo—kapag pinag-uusapan ng mga tao ang tungkol sa mga PV mounting system, ang lahat ng atensyon ay napupunta sa mga riles, sa mga poste, sa mga pundasyon. Ngunit ang mga bahagi na aktwal na humahawak ng mga solar panel sa lugar ay ang mga clamp—mid clamps at dulo clamps. Sa Xiamen Honor Energy, matagal na kaming nasa negosyong ito upang malaman ang isang bagay: kung nabigo ang iyong mga clamp, ang iyong buong hanay ay nasa problema.

Ano nga ba ang mga mid clamp at end clamp, at bakit kailangan mo pareho?

Sa totoo lang, pareho silang gumagawa ng parehong pangunahing trabaho: paghawak ng mga solar panel pababa sa riles. Ngunit kung saan sila nakaupo ay gumagawa ng lahat ng pagkakaiba. Ang mga mid clamp ay pumapasok sa pagitan ng dalawang panel.

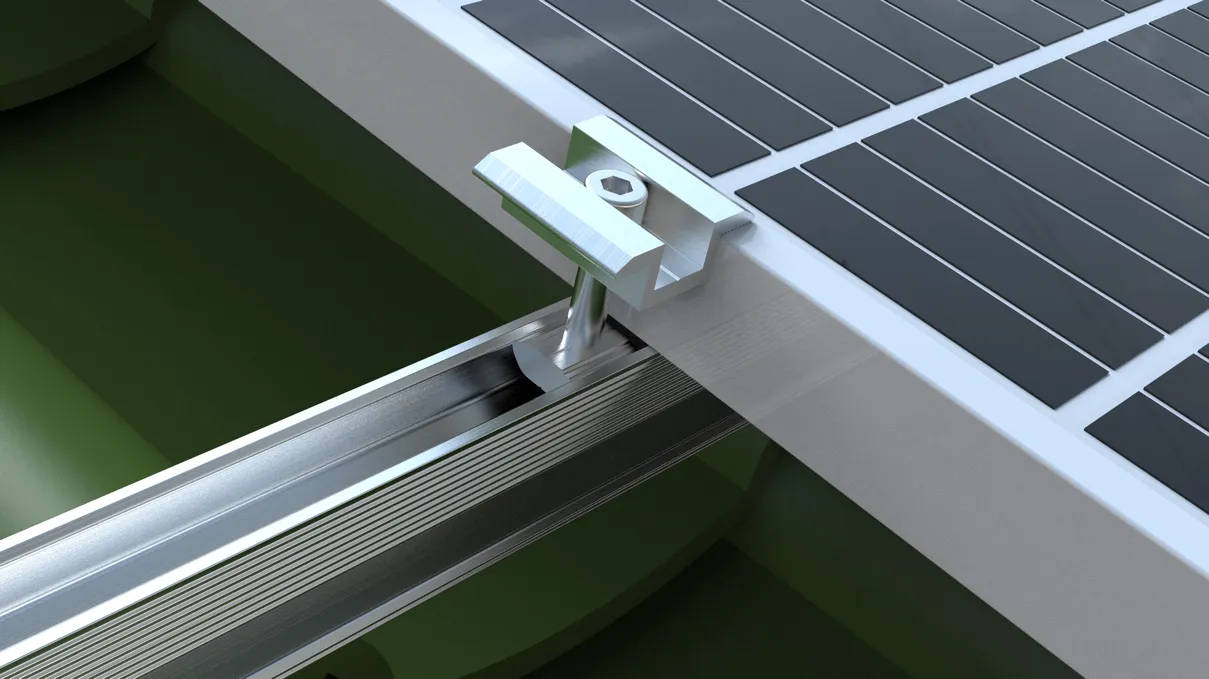

Isipin ito—mayroon kang isang panel sa kaliwa at isa sa kanan, at ang isang mid clamp ay nakaupo mismo sa puwang, na humahawak sa gilid ng dalawa nang sabay. Pinapanatili nitong pantay ang espasyo, pinipigilan ang mga panel mula sa pag-anod sa pagkakahanay, at ikinakandado ang lahat nang mahigpit sa riles sa ilalim. Ang bawat panel ay nangangailangan ng dalawa sa mga ito—isa sa bawat panig. Ang mga end clamp ay ang mga bookend. Pumunta sila sa pinakadulo simula at sa pinakadulo ng bawat hilera, hinahawakan lamang ang panlabas na gilid ng una at huling panel. Ang kanilang trabaho ay panatilihin ang buong hilera mula sa pag-slide patagilid kapag ang hangin ay tumama. Kung wala ang mga ito, ang hilera ng mga panel na iyon ay dahan-dahang maluwag sa paglipas ng panahon. Kaya sa simpleng mga termino: kumonekta ang mga mid clamp, at takip ng mga dulo ng clamp. Gamitin ang pareho, o ang iyong array ay hindi mananatiling magkasama nang matagal. Ang mga end clamp (tinatawag ding side clamp o edge clamp) ay inilalagay sa mga panlabas na gilid ng bawat hilera ng mga panel. Ang bawat dulong clamp ay nagtataglay lamang ng isang panlabas na gilid ng module, na kumikilos bilang isang "cap" upang maiwasan ang buong row na lumipat patagilid sa ilalim ng malakas na hangin o panginginig ng boses. Ang mga end clamp ay nangangailangan ng mas maingat na disenyo kaysa sa mga mid clamp dahil ang mga ito ay nakakapit lamang sa isang panel—sa ilalim ng pagkarga, ang mga ito ay may posibilidad na umikot o dumulas sa frame kung hindi maayos na ininhinyero. Sa simpleng mga termino: pinangangasiwaan ng mga mid clamp ang mga koneksyon sa pagitan ng mga panel, at hinahawakan ng mga end clamp ang mga gilid. Kailangan mong pareho na gawing isang solong, solidong istraktura ang isang hilera ng mga indibidwal na panel.

Mga pagtutukoy

Tugma sa Karamihan sa Mga Panel sa Market Ang aming mga mid clamp at end clamp ay idinisenyo para sa maximum na compatibility. Ang mga pangunahing module ng PV ay may mga kapal ng frame mula 30mm hanggang 50mm, at ang aming mga produkto ay sumasaklaw sa halos lahat ng mga ito. Mga karaniwang laki ng mid clamp (kapal ng module): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Mga karaniwang sukat ng end clamp (taas ng frame ng module): 35mm / 40mm / 45mm / 50mm Haba ng clamp: Standard 40mm, 50mm, 60mm na available kapag hiniling. Panel spacing (mid clamp): 20mm, 26mm, 28mm, atbp.. Nag-aalok din kami ng adjustable mid clamp at adjustable end clamp na sumasaklaw sa alinman sa 30/34/38/42mm o 35/40/45/50mm sa isang modelo. Mas kaunting mga SKU sa iyong bodega, mas kaunting sakit ng ulo sa lugar ng trabaho.

Mga Materyales at Tapos

Ang Aluminum Body, Stainless Steel Hardware Clamps ay nakaupo sa labas, nakalantad sa araw, ulan, at mga pagbabago sa temperatura taon-taon. Kung ang materyal ay hindi tama, sila ay kalawang sa loob ng tatlo hanggang limang taon. Ang aming mga mid clamp at end clamp ay ginawa mula sa aluminum alloy 6063-T5 – ang pinakanapatunayan at malawakang ginagamit na aluminum grade sa industriya ng pag-mount ng PV. Nag-aalok ito ng mataas na tensile strength, mababang timbang, at mahusay na corrosion resistance, na may buhay ng serbisyo na 20-25 taon sa mga panlabas na kapaligiran. Ang ibabaw na paggamot ay anodised - natural na pilak o malinaw na pagtatapos, na may kapal ng oxide film na 8-10 microns. Ang manipis na pelikula na ito ay kapansin-pansing nagpapabuti sa resistensya ng kaagnasan. Available din ang black anodised o electrophoretic coating para sa mga espesyal na pangangailangan. Ang hardware ay hindi kinakalawang na asero 304 o 316 – bolts at nuts na hindi kinakalawang habang ang mga bahagi ng aluminyo ay nasa maayos pa. Ang mga anti-slip pad ay gawa sa EPDM rubber (ethylene propylene diene monomer), na inilagay sa pagitan ng clamp at ng module frame. Ang mga pad na ito ay nagsisilbi ng dalawang layunin: pinatataas ng mga ito ang friction upang maiwasan ang paggalaw ng panel sa ilalim ng mga karga ng hangin, at pinapagaan nila ang puwersa ng pag-clamping upang maiwasan ang scratching o deforming ng aluminum frame. Ang EPDM rubber ay lumalaban sa UV at lumalaban sa edad, na gumagana nang maaasahan mula -40°C hanggang 80°C.

Anong Mga Uri ang Inaalok Namin?

Iisipin mong medyo diretso ang mga mid clamp at end clamp - at ang mga ito, kadalasan. Ngunit sa paglipas ng mga taon, natutunan namin na ang isang sukat ay tiyak na hindi magkasya sa lahat. Iba't ibang proyekto, iba't ibang panel, iba't ibang kundisyon ng site - lahat sila ay humihiling ng isang bagay na medyo naiiba. Kaya narito ang itinatabi namin sa stock: Mga karaniwang mid clamp - ito ang iyong mga workhorse. Ang mga ito ay umaangkop sa mga naka-frame na mala-kristal na silicon panel, ang uri na nakikita mo sa 90% ng mga proyekto sa labas. Tugma sa mga kapal ng module mula 30mm hanggang sa 50mm. Walang magarbong, solid at maaasahan lang. Mga karaniwang dulo ng clamp - parehong ideya, ngunit para sa mga panlabas na gilid. Parehong hanay ng kapal, parehong direktang pag-install. Ginagawa nila kung ano mismo ang dapat nilang gawin at ginagawa nila ito nang maayos.

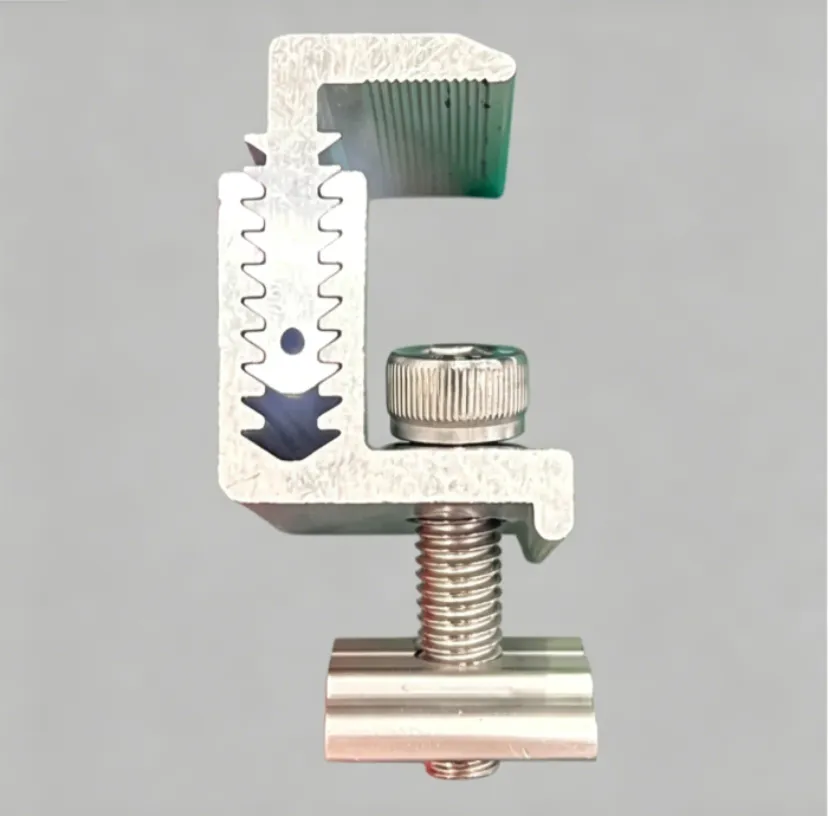

Adjustable mid clamps

Dito nagiging matalino ang mga bagay. Sinasaklaw ng isang solong clamp ang maraming kapal—alinman sa 30/34/38/42 mm o 35/40/45/50mm sa isang modelo. Wala nang hulaan kung aling kapal ang kailangan mo, wala nang stocking ng apat na magkakaibang bahagi para sa apat na magkakaibang trabaho. Kunin ang isang kahon at sakop ka para sa karamihan ng mga sitwasyon. Mga adjustable end clamp—parehong adjustable na konsepto, ngunit para sa mga posisyon sa gilid. Nagbibigay sa iyo ng parehong flexibility sa mga dulo ng iyong mga row. Manipis na film sa gitna at dulo na mga clamp-ito ay medyo espesyalidad. Ang mga module ng manipis na pelikula ay mas manipis kaysa sa mga karaniwang kristal na panel—pinag-uusapan natin ang 5 hanggang 7.7 mm. Ang mga regular na clamp ay hindi mahawakan nang maayos ang mga ito. Kaya gumawa kami ng mga dedikado na may mas makitid na profile ng panga, na partikular na idinisenyo upang hawakan nang ligtas ang mga manipis na panel ng pelikula nang hindi nasisira ang mga gilid. Yan ang line-up namin. Kung kailangan mo ng isang bagay sa labas ng mga karaniwang alok na ito—isang hindi karaniwang kapal, isang partikular na haba, isang partikular na tapusin—maaari rin kaming gumawa ng mga custom na pagtakbo.

Pag-install

Simple, Mabilis, Walang Kinakailangang Pagbabarena Ang pag-install ng clamp ay diretso—walang pagbabarena sa mismong mga panel. Ang karaniwang pamamaraan: i-mount ang mga riles (U-channel, C-channel, o aluminum rails) sa istruktura ng suporta, ilagay ang mga PV panel sa itaas, ilagay ang mga mid clamp sa pagitan ng mga katabing panel at end clamp sa mga panlabas na gilid, pagkatapos ay higpitan ang mga bolts. Ang bawat module ay nangangailangan ng dalawang mid clamp, at ang bawat row ay nangangailangan ng dalawang end clamp. Ang inirerekomendang tightening torque ay 8-15 N·m, depende sa kapal ng module at kundisyon ng site. Masyadong maluwag, at ang mga panel ay lilipat sa hangin; masyadong masikip, at mapanganib mong masira ang frame ng module. Ang mga detalyadong rekomendasyon ng metalikang kuwintas ay kasama sa bawat kargamento.

Mga aplikasyon

Mula sa mga rooftop hanggang sa ground mounts, carports hanggang sa BIPV mid-clamp at end clamp ay ginagamit sa halos lahat ng uri ng PV installation. Ibinahagi na rooftop PV: Corrugated steel roofs, flat concrete roofs, tiled sloped roofs—nag-clamp ng mga secure na panel sa mga riles. Ground-mounted solar farm: Sampu-sampung libong panel na konektado sa bawat panel na may mga mid at end clamp. Paano ang tungkol sa mga carport? Parehong kuwento—napupunta ang mga panel sa istraktura ng carport, at ginagawa ng mga clamp ang palagi nilang ginagawa: hawakan nang mahigpit ang lahat.

Medyo naiiba ang BIPV dahil ang mga panel ay talagang bahagi ng mismong gusali. Pero guess what? Kailangan mo pa rin ng mga clamp. Hindi sila opsyonal.

At sa totoo lang, hindi talaga mahalaga kung gumagamit ka ng single-glass o double-glass modules, flat-lay o tilted—mid-clamp at end-clamp ang pandikit na pumipigil sa buong array mula sa pagbagsak. Kung wala ang mga ito, wala kang makukuha kundi isang tumpok ng maluwag na mga panel.

Bakit Piliin ang Aming Mga Produkto?

Hindi namin ito i-sugarcoat—Ang Xiamen Honor Energy ay nasa PV mounting business nang maraming taon. Alam namin nang eksakto kung saan nagkakamali sa isang solar installation. Maaaring maliit ang mga clamp, ngunit mas madalas itong nabigo kaysa sa inaasahan ng mga tao. Maluwag na mga turnilyo, lumang goma, pagod na anodized coating—anuman sa mga detalyeng ito ay maaaring makompromiso ang kaligtasan ng isang buong array. Iyon ang dahilan kung bakit hindi namin pinutol ang mga materyales: 6063-T5 aluminum, 304 stainless steel, at EPDM rubber—lahat ay napatunayan, na mga solusyon sa pamantayan ng industriya. Ang wastong anodising ay nangangahulugang 20 taon ng serbisyo sa labas nang walang mga isyu. Sinasaklaw ng aming mga detalye  ang karamihan sa mga panel sa merkado – 30mm hanggang 50mm ang kapal, karaniwang sakop lahat. At kung kailangan mo ng mga custom na laki, magagawa rin namin iyon. Maliit ang mga clamp. Ngunit huwag maliitin ang mga ito. Kung kailangan mo ng maaasahang mga clamp na hindi ka pababayaan, makipag-ugnayan.
