Solar Mounting L-Foot

Kami ay nasa solar mounting business sa loob ng maraming taon, at dito sa Xiamen Honor Energy. Ang ibabaw ng Solar Mounting L-Foot ay ginagamot ng anodizing para pahusayin ang oxidation resistance at outdoor durability. Sa pamamagitan ng compact na L-shaped na istraktura nito, ang PV L foot ay nagbibigay ng matatag na koneksyon sa pagitan ng solar rail at mga sumusuportang istruktura. Ito ay katugma sa mga karaniwang solar mounting rails, kabilang ang 41×41 mm at 41×62 mm na mga profile, at malawakang ginagamit sa mga metal roof system, concrete roof installations, at ground-mounted solar mounting structures.

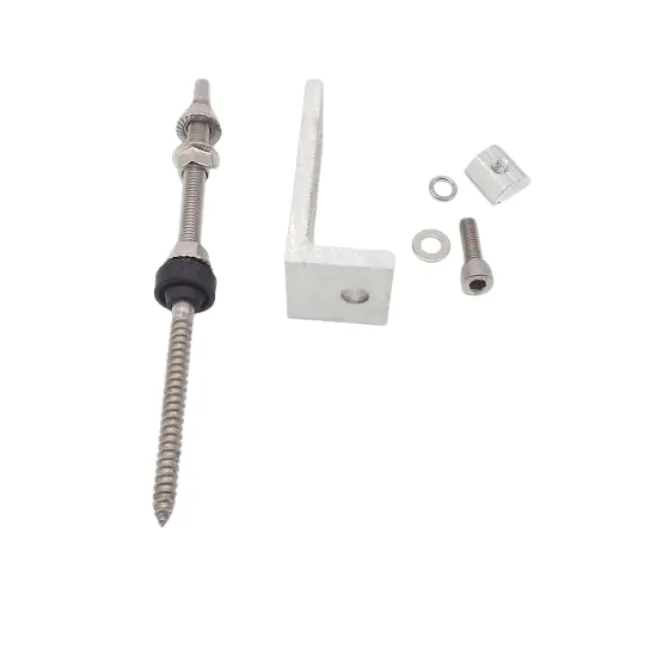

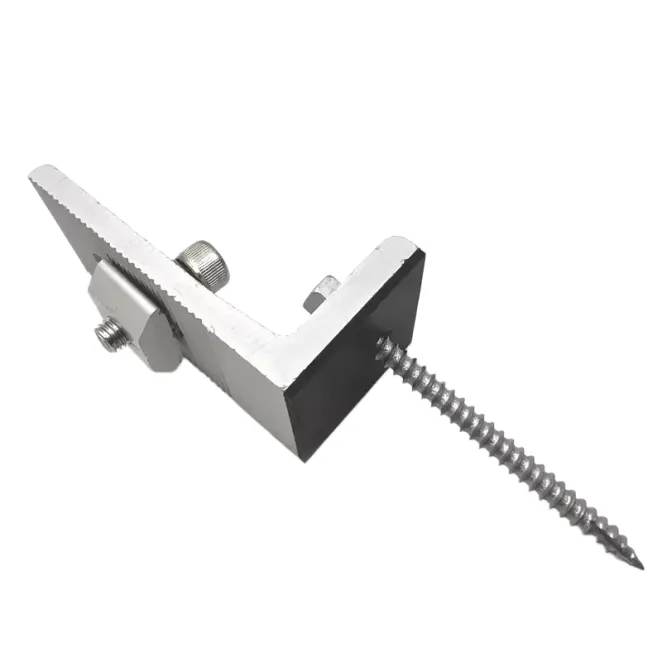

Solar Mounting L Foot Structure

Ang PV L foot ay isang right-angle bracket na ginagamit sa mga solar mounting system para ikonekta ang photovoltaic rail sa mga sumusuportang istruktura. Naglilipat ito ng mga mekanikal na karga mula sa mga solar module at riles patungo sa bubong o pundasyon.

Ang karaniwang landas ng pagkarga ay:

Solar Module → Riles → L Paa → Bubong Structure / Foundation

Ang pahalang na base ay naayos sa sumusuportang ibabaw, habang ang patayong seksyon ay kumokonekta sa solar rail sa pamamagitan ng mga bolts. Ang slotted na disenyo ay nagbibigay-daan sa pagsasaayos ng pagpoposisyon sa panahon ng pag-install, pagpapabuti ng rail alignment at compatibility sa iba't ibang kondisyon ng bubong.

Paggamot sa Materyal at Ibabaw

6005-T5 Aluminum Alloy

Ang solar mounting L feet ay pangunahing ginawa mula sa 6005-T5 aluminum alloy, na nag-aalok ng balanse ng lakas, magaan na disenyo, at corrosion resistance.

Ang anodized surface ay bumubuo ng protective oxide layer na nagpapahusay ng resistensya laban sa moisture, oxidation, at outdoor environmental exposure. Para sa mga aplikasyon sa coastal o highly corrosive na kapaligiran, ang mga alternatibong hindi kinakalawang na asero ay maaaring mapili ayon sa mga kinakailangan ng proyekto.

Mga Tampok ng Produkto

Naaayos na Disenyo ng Koneksyon

Ang pinagsama-samang disenyo ng slot ay nagbibigay-daan sa flexible positioning sa pagitan ng L foot at solar rail, na tumutulong na mapanatili ang pagkakahanay sa iba't ibang mga mounting structure.

Magaan na Konstruksyon ng Aluminum

Binabawasan ng istraktura ng aluminyo na haluang metal ang bigat ng bahagi habang pinapanatili ang lakas ng makina na kinakailangan para sa mga aplikasyon ng pag-mount ng photovoltaic. Ginagawa nitong angkop para sa malakihang solar na proyekto kung saan ang bigat ng bahagi at kahusayan sa pag-install ay mahalagang mga pagsasaalang-alang.

Pagkakatugma ng Riles

Ang solar mounting L feet ay tugma sa karaniwang ginagamit na PV rail profile, kabilang ang:

· 41×41 mm aluminum rail

· 41×62 mm aluminum rail

· Mga customized na sistema ng tren

Mga Katangian ng Pagganap

Structural Load Support

Ang pagganap ng pagkarga ng isang solar mounting L foot ay depende sa grado ng materyal, kapal, mga sukat, paraan ng pag-aayos, at disenyo ng system.

Ang mga karaniwang PV mounting system na gumagamit ng L feet ay idinisenyo para sa mga application na may bilis ng hangin na hanggang 60 m/s at may snow load na humigit-kumulang 1.4-1.5 kN/m². Ang aktwal na pagganap ay nakasalalay sa mga kalkulasyon ng istruktura na partikular sa proyekto at mga kondisyon sa kapaligiran.

Paglaban sa Kaagnasan

Ang kumbinasyon ng anodized aluminum at stainless steel fasteners ay nagbibigay ng corrosion resistance para sa pangmatagalang panlabas na photovoltaic application. Ang tamang pagpili ng materyal ay nakakatulong na mabawasan ang mga panganib sa kaagnasan na dulot ng pagkakalantad sa kapaligiran at mga isyu sa compatibility ng metal.

Proseso ng Paggawa

Ang solar mounting L feet ay ginawa sa pamamagitan ng mga proseso kabilang ang stamping, extrusion processing, at CNC machining.

Para sa karaniwang produksyon na may mataas na dami, nagbibigay ang stamping ng pare-parehong sukat at mahusay na pagmamanupaktura. Ginagamit ang CNC machining para sa mga customized na disenyo, mga espesyal na dimensyon, at mga kinakailangan sa mababang volume.

Ang kalidad ng paggawa ay nakatuon sa:

· Katumpakan ng sukat

· Katumpakan ng slot at butas

· Pananatili ng surface treatment

· Integridad sa istruktura

Ang proseso ng anodizing ay nagpapabuti sa pagganap sa ibabaw ng mga bahagi ng aluminyo sa pamamagitan ng pagpapahusay ng katigasan, paglaban sa kaagnasan, at paglaban sa panahon.

Mga aplikasyon

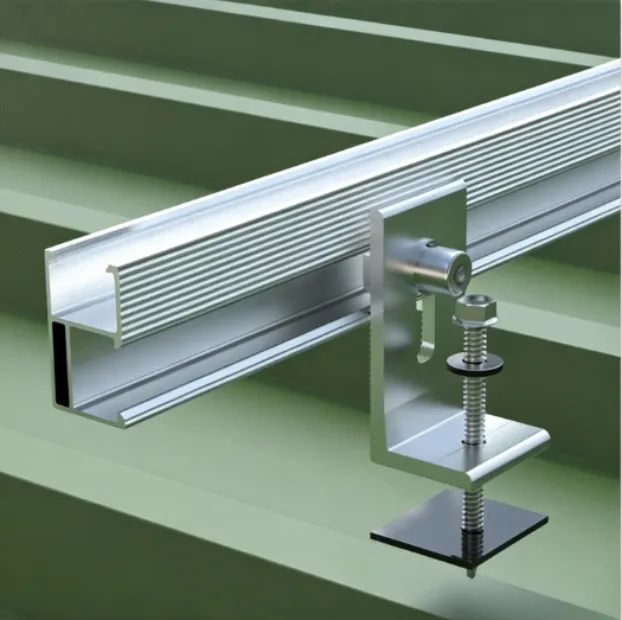

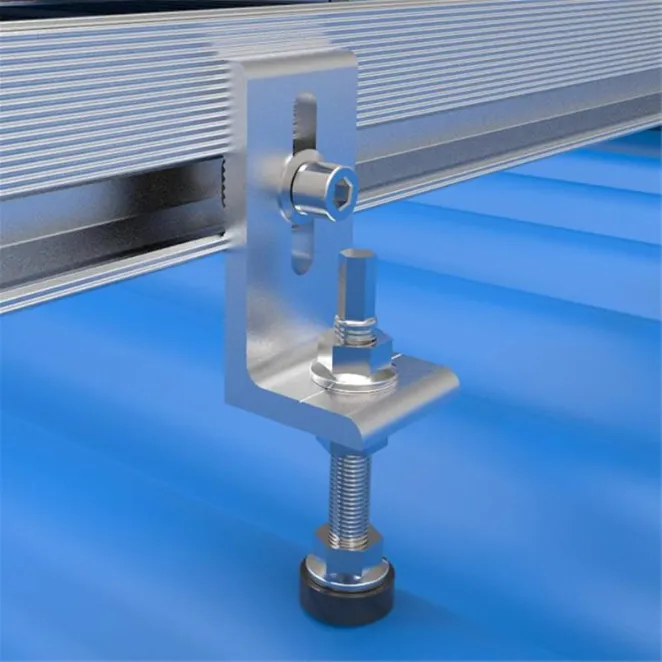

Metal Roof Solar System

Ang solar mounting L feet ay malawakang ginagamit sa trapezoidal at corrugated metal roofs. Ang kanilang compact na istraktura ay nagpapahintulot sa PV rails na direktang konektado sa mga istrukturang sumusuporta sa bubong gamit ang angkop na mga fastener.

Mga Standing Seam Roof System

Para sa mga nakatayong pinagtahian na bubong, ang L feet ay maaaring pagsamahin sa mga pang-ipit sa bubong upang magbigay ng koneksyon sa riles nang hindi direktang tumatagos sa ibabaw ng bubong.

Mga Concrete Roof System

Sa mga kongkretong bubong, maaaring i-install ang L feet na may angkop na mga mounting base o anchor para ikonekta ang PV rails at suportahan ang solar modules.

Mga Structure ng Solar na Naka-mount sa Lupa

Ang Solar Mounting L-Foot ay maaari ding gamitin sa ground-mounted solar system kung saan kinakailangan ang mga adjustable rail connection at compact mounting component.

Paano Pumili ng Solar Mounting L-Feet

Pagpili ng Materyal

Para sa mga karaniwang photovoltaic application, karaniwang pinipili ang 6005-T5 aluminum alloy na may anodized treatment dahil sa strength-to-weight ratio at corrosion resistance nito.

Para sa mga lugar sa baybayin, mga pang-industriyang kapaligiran, o mga lokasyon na may mas mataas na pagkakalantad sa kaagnasan, maaaring piliin ang hindi kinakalawang na asero o iba pang materyal na lumalaban sa kaagnasan.

Pagpili ng Kapal

Ang panghuling kapal ay dapat piliin ayon sa mga kinakailangan sa pagkarga ng system, kundisyon ng bubong, at disenyo ng pag-mount.

Pagpili ng Dimensyon

Ang mga sukat ng L foot ay dapat tumugma sa solar rail system at istraktura ng pag-install. Kasama sa mahahalagang parameter ang laki ng base, taas ng patayo, posisyon ng slot, at disenyo ng mounting hole.

Maaaring mabuo ang mga customized na dimensyon ayon sa iba't ibang istruktura ng solar mounting.

Gabay sa Mabilis na Pagpili

FAQ

Q1. Ano ang solar mounting L foot?

Ang solar mounting L foot ay isang L-shaped na aluminum bracket na ginagamit upang ikonekta ang PV rails sa mga istruktura ng bubong o mounting foundation. Ito ay nagsisilbing pangunahing bahagi ng koneksyon sa mga solar mounting system.

Q2. Anong materyal ang ginagamit para sa PV L feet?

Karamihan sa PV L feet ay gawa sa 6005-T5 aluminum alloy dahil sa mekanikal nitong lakas, magaan na katangian, at corrosion resistance.

Q3. Saan ginagamit ang L feet?

Ang Solar Mounting L-foot ay karaniwang ginagamit sa mga metal roof system, concrete roof solar installations, ground-mounted PV structures, at commercial photovoltaic projects.

Q4. Maaari bang ipasadya ang solar mounting L feet?

Oo. Maaaring i-customize ang mga sukat, kapal, disenyo ng slot, paggamot sa ibabaw, at mga paraan ng koneksyon ayon sa iba't ibang istruktura ng solar mounting.

Q5. Ano ang inaasahang buhay ng serbisyo ng aluminum L feet?

Kapag napili nang maayos gamit ang mga angkop na materyales, paggamot sa ibabaw, at mga katugmang bahagi ng pag-mount, ang anodized aluminum L feet ay maaaring matugunan ang mga pangmatagalang kinakailangan sa pagpapatakbo ng mga photovoltaic system.

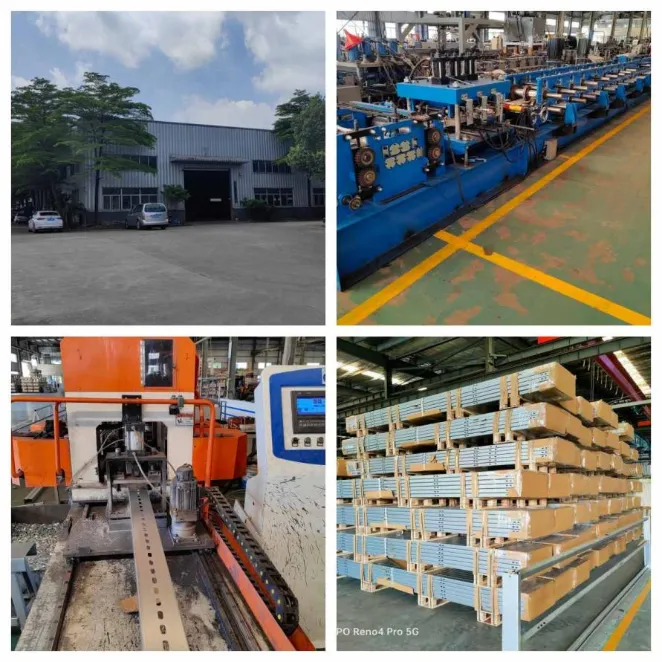

Pabrika at Kontrol ng Kalidad

Gumagawa ang Xiamen Honor Energy ng mga accessory ng solar mounting sa pamamagitan ng mga kontroladong proseso ng pagmamanupaktura, kabilang ang inspeksyon ng hilaw na materyal, pagbubuo o pagmachining, paggamot sa ibabaw, at panghuling pag-verify ng kalidad.

Ang kontrol sa kalidad ay nakatuon sa pagkakapare-pareho ng materyal, katumpakan ng dimensyon, kalidad ng paggamot sa ibabaw, at pagganap ng produkto.

Kasama sa mga opsyon sa packaging ang pag-export ng mga wooden pallet at steel pallet upang protektahan ang mga bahagi sa panahon ng transportasyon.

Mga Sertipikasyon

Sinusunod ng Xiamen Honor Energy ang mga pamantayan sa pamamahala ng kalidad para sa paggawa ng bahagi ng solar mounting, kabilang ang:

· ISO 9001 Quality Management System

· Mga kinakailangan sa pagsunod na nauugnay sa CE

· Mga karaniwang sanggunian ng JIS
