Steel Solar Rail Clamp

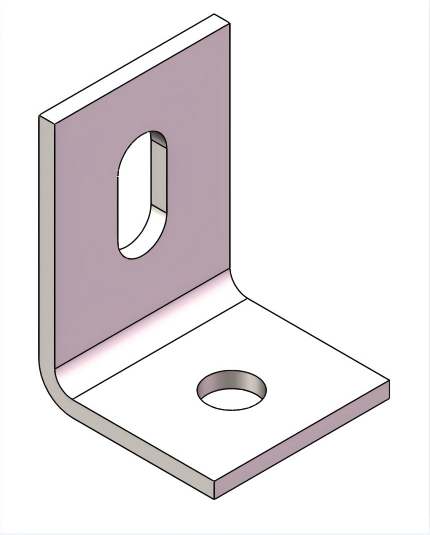

Ang mga bagong customer ay maaaring pumunta sa pabrika upang ipasadya ang kanilang mga produkto. Ang Steel Solar Rail Clamp sa mga solar mounting system ay isang tila simple ngunit napakahalagang bahagi ng pagkonekta. Ang karaniwang anyo nito ay isang matibay na right-angled na L-shape, precision-rolled o cold-formed mula sa mataas na kalidad na bakal. Ang disenyo ng cross-section ay nakakakuha ng balanse sa pagitan ng mekanikal na kapasidad na nagdadala ng pagkarga at kahusayan ng materyal. Ang natatanging istraktura ng right-angle na ito ay nagbibigay ng dual-direction bending rigidity. Ang isang dulo ay ligtas na nakakandado sa pangunahing crossbeam sa pamamagitan ng pre-drilled hole, habang ang kabilang dulo ay matatag na sumusuporta sa longitudinal rail na nagtataglay ng mga photovoltaic modules.

Pag-install at Paggamit

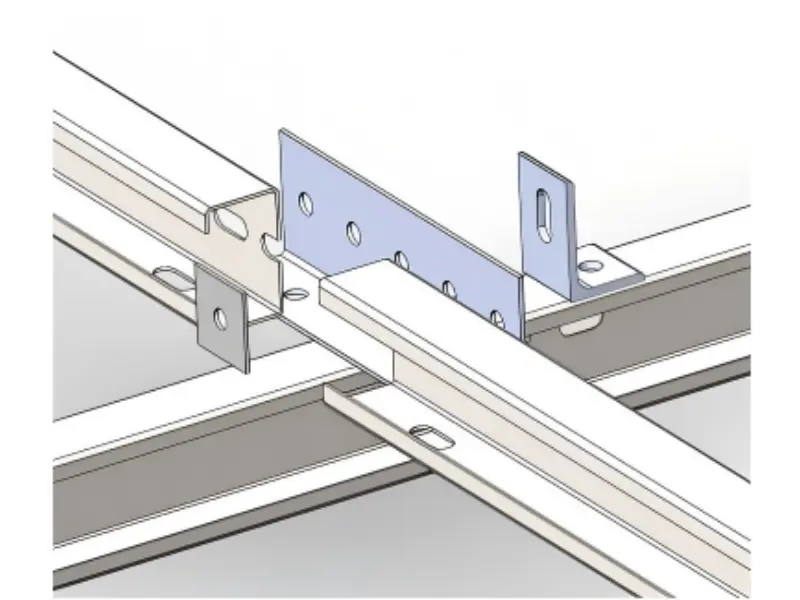

Ang posisyon ng pag-install ng Solar Steel Rail Clamp ay karaniwang nasa pagitan ng longitudinal beam ng pre-installed bracket at ng rail, ibig sabihin, nagsisilbi itong secure ang rail papunta sa longitudinal beam. Samakatuwid, ang bawat paunang naka-install na bracket ay dapat magkaroon ng hindi bababa sa dalawa sa mga bahaging ito, na may eksaktong numero depende sa bilang ng mga riles sa indibidwal na paunang naka-install na bracket. Kapag ang panel ay naka-mount patayo, apat ang karaniwang ginagamit; kapag naka-mount nang pahalang, apat o lima ang karaniwang ginagamit.

Ang proseso ng pag-install ng Solar Steel racking Clamp ay diretso. Kasama sa lahat ng kinakailangang bahagi ang bracket mismo at dalawang M10*30 bolts. Ang tanging tool na kailangan ay isang distornilyador. Upang i-install, iposisyon muna ang bracket sa longitudinal beam at ilagay ang mga bolts, ngunit huwag pa itong higpitan. Susunod, ilagay ang riles sa tabi ng bracket at ihanay ito sa mga butas. Tandaan: Hindi bababa sa dalawang bracket ang dapat na nakalagay bago i-install ang riles. Sa wakas, higpitan ang mga bolts upang makumpleto ang pag-install.

Tandaan:

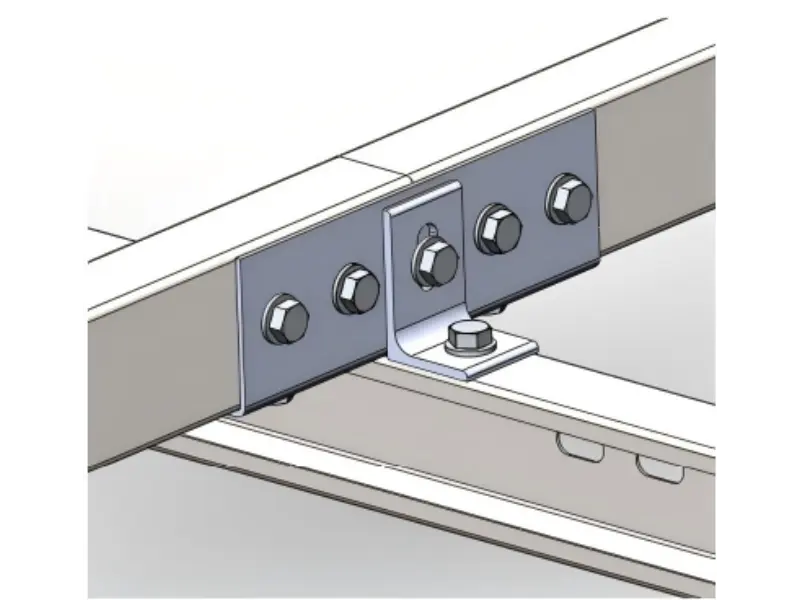

Bagama't ang proseso ng pag-install ng Steel Solar racking Clamp ay diretso, ang isang seksyon ay nangangailangan ng partikular na atensyon: ang pag-install ng una at huling mga array. Kapag ini-install ang dalawang arrays na ito, kadalasang naka-mount ang mga ito sa mga rail connection point. Nangangahulugan ito na dapat silang mai-install kasama ng mga konektor ng riles, na nangangailangan ng pagdaragdag ng dagdag na shim para sa pag-secure ng mga ito at ang paggamit ng mas mahabang bolts.
