Z-bracket para sa Solar Panel Mounting

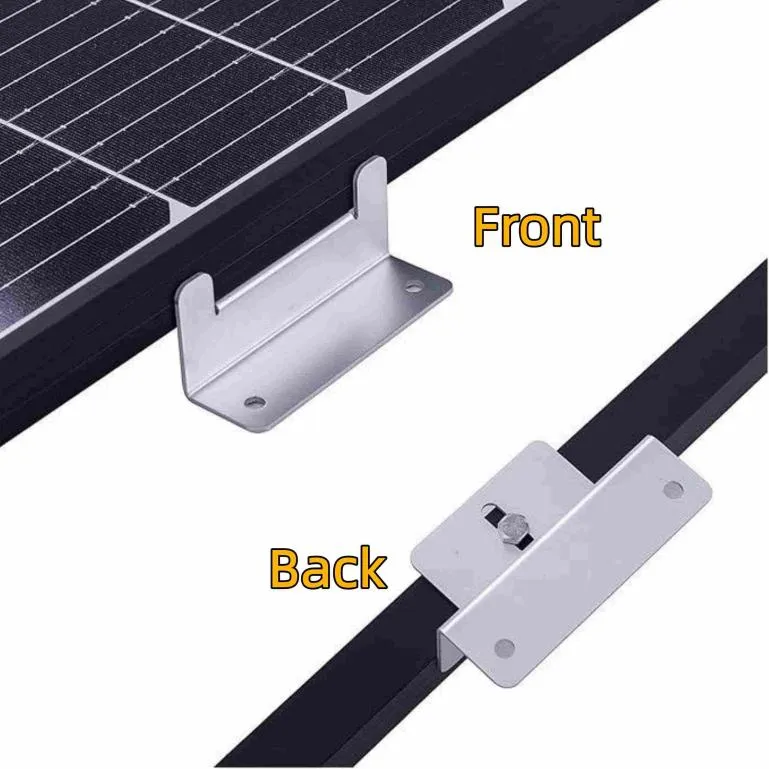

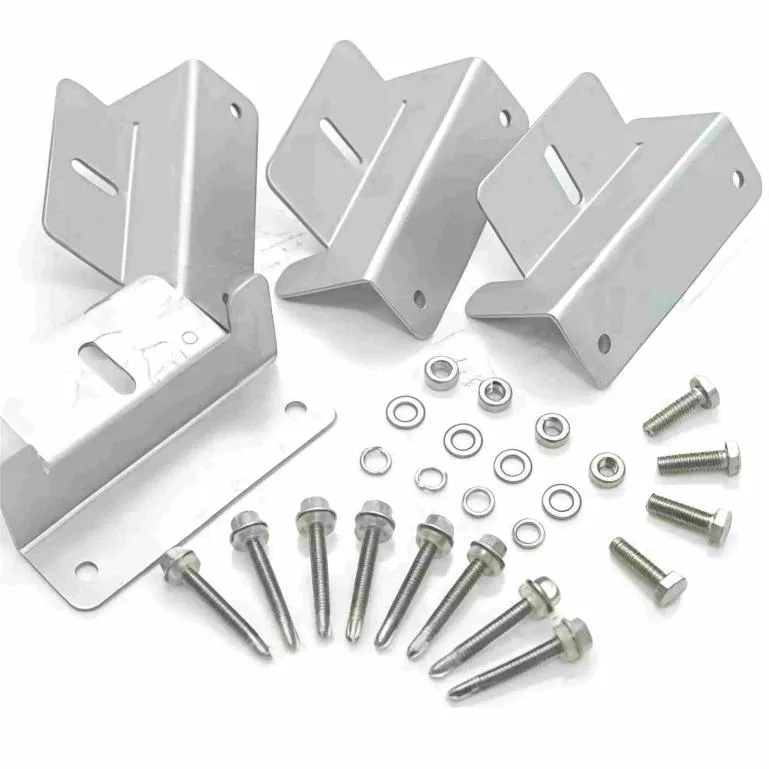

Itong Z-bracket aluminum solar panel bracket mula sa Xiamen Honor Energy ay sumusuporta sa customization at wholesale. Hindi tulad ng karaniwang pag-mount na nakabatay sa riles, ang PV bracket na ito ay direktang nakalagay sa bubong ng isang RV o shipping container. Ang hugis-Z na istraktura ay lumilikha ng isang puwang sa pagitan ng panel at ibabaw ng bubong para sa pagruruta ng cable at pag-alis ng init. Sa panahon ng pag-install, ang self-tapping screws o bolts ay dumadaan sa ilalim na mga butas at direktang nakakandado sa bubong ng sasakyan o lalagyan—walang mounting rails ang kailangan. Para sa mga RV at lalagyan na may patag na bubong at limitadong kapasidad ng pagkarga, binabawasan ng pamamaraang ito ang bilang ng mga bahagi at kabuuang timbang. Angkop para sa mga solar installer at conversion workshop na naghahanap upang bumili ng rail-free mounting solution.

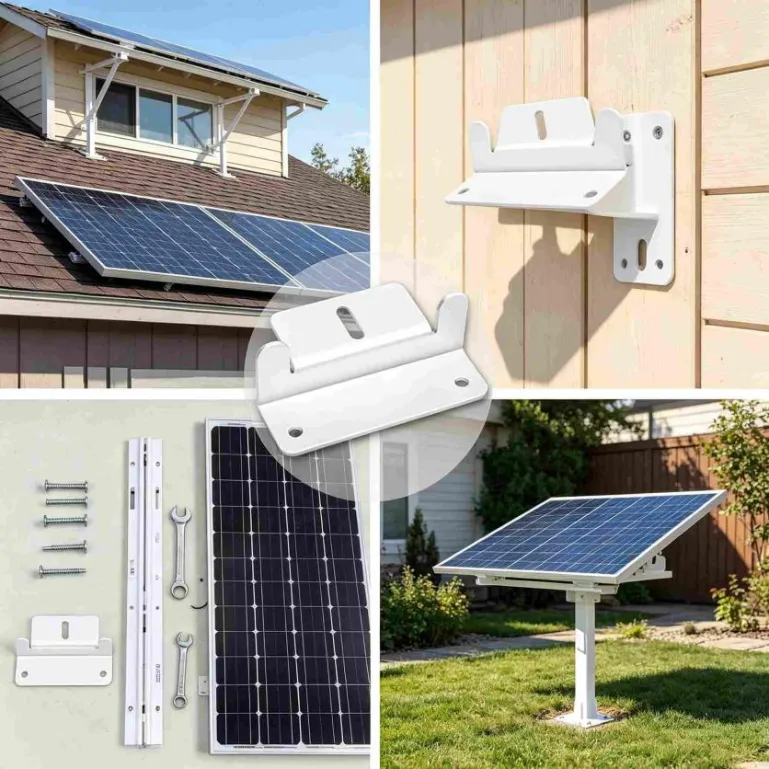

Aplikasyon

l Mga RV na bubong: Direktang naayos sa patag na bubong para mapagana ang mga interior system.

l Pagpapadala ng mga container top: Para sa mga container home o mga mobile energy storage unit.

l Mga espesyal na sasakyan: Mga Campervan, mga sasakyang pang-inhinyero, atbp.

l Mga pansamantalang gusali: Mga prefab house, guard booth, at iba pang flat-roof solar setup.

Mga Teknikal na Parameter

FAQ

1. Ang Z-bracket na ito ay direktang idinikit sa isang RV na bubong. Paano mo pinangangasiwaan ang waterproofing?

Ang bracket mismo ay hindi tinatablan ng tubig. Sa panahon ng pag-install, maglagay ng sealant (tulad ng butyl o silicone) sa paligid ng mga butas ng turnilyo bago ipasok ang mga turnilyo. Inirerekomenda rin na magdagdag ng hindi tinatablan ng tubig na gasket o strip sa pagitan ng base ng bracket at ibabaw ng bubong, upang hindi tumagos ang tubig-ulan sa mga butas. Kung ang bubong ng RV ay fiberglass o metal, linisin ang ibabaw nang lubusan bago lagyan ng sealant para sa mas mahusay na pagdirikit.

2. Kung walang riles, sapat ba na malakas ang direktang pagkakabit sa bubong ng lalagyan?

Ang kapasidad ng pag-load ay nakasalalay sa dalawang bagay: ang kapal at materyal ng bubong ng lalagyan, at ang paraan ng pangkabit. Para sa karaniwang mga lalagyan ng bakal, ang panel ng bubong ay karaniwang 1.6mm hanggang 2.0mm ang kapal. Ang paggamit ng self-tapping screws na may sealant, na sinamahan ng multi-point force distribution ng Z-bracket, ay karaniwang sapat para sa standard-sized na mga solar panel. Para sa mga bubong na aluminyo o fiberglass, suriin muna ang kapal ng panel. Kung kinakailangan, magdagdag ng backing plate sa loob o gumamit ng mga rivet nuts upang maiwasang mabunot ang mga turnilyo.

3. Paano kung ang bubong ng RV o lalagyan ay hindi perpektong patag?

Ang maliit na hindi pagkakapantay-pantay ay karaniwang maayos. Ang base ng Z-bracket ay may contact surface na maaaring mag-flush pagkatapos maghigpit. Gayunpaman, kung ang bubong ay may kapansin-pansing kurba o hindi pantay na mga spot, mas mainam na magdagdag ng mga shims sa ilalim ng base ng bracket, o pumili ng mas makapal na aluminum bracket (hal., 3.0mm) upang mabawasan ang hindi pantay na stress sa panel pagkatapos ng pag-install. Bago mag-drill, ilagay ang bracket sa bubong upang suriin ang akma.
